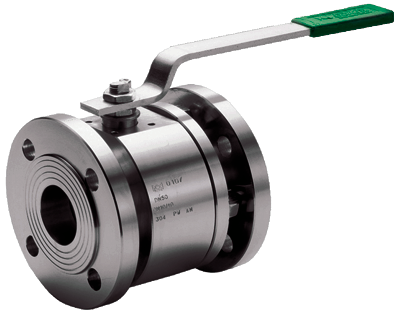

Фланцевый шаровый кран ALFA 68S.B.

Шаровый кран ФЛАНЦЕВЫЙ Alfa 68S.B. PN 1040 (бар)

Кран Alfa
Основные параметры:

  • Класс давления PN 1040 DIN 3202 F4 / F5

  • DN 15-200

  • Тип присоединения: фланцевое

Конструкция:

  • С зауженным проходом

  • Разьемный корпус

  • Плавающий шар

  • Антистатическое устройство

  • Антивыбивная конструкция

Дополнительные возможности:

  • Специальное V-образное уплотнение для повышения герметичности

  • Удлинение рычага

  • Удлинение штока

  • Отверстие в шаре для выравнивания давления

  • Пожаробезопасная конструкция

Габариты и присоединительные размеры
DN 15 20 25 32 40 50 65 80 100 125 150 200
" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" 2.1/2" 3" 4" 5" 6" 8"
E 14 19 24 29 38 51 64 76 102 118 152 203
L 115 120 125 130 140 150 170 180 190 325 350 400
DIN 3202 F4 F4 F4 F4 F4 F4 F4 F4 F4 F5 F5 F5
M/R 150/- 150/- 185/- 185/- 275/- 275/- 380/- 380/- 440/550 440/550 -/800 -/800
H 84 87 95 99 116 124 143 149 202.5 200 273 322
h 52 54 69 72 95 103 122 127 157 166 218 270
P 33 36 43 48 63 68.5 82 88.5 111 120 153 200
f/t 10/6 10/6 12/8 12/8 16/10 16/10 22/14 22/14 30/18 30/18 45/30 52/30
Kg.
(1)/(2) 		2.7/2.4 3/2.8 5.5/4.0 6.8/5.7 12.1/7.6 15.5/10.4 21/16 25.9/19 39.4/28.4 -/48 -/70 -/105
ISO 5211 F03 F03 F03 F03 F05 F05 F07 F07 F10 F10 F14 F14
F M5 M5 M5 M5 M6 M6 M8 M8 M10 M10 M16 M16
G 36 36 36 36 50 50 70 70 102 102 140 140
PN 40 40 40 40 40 40 40 40 16 16 16

01 Корпус ASTM A105
ASTM A216 WCB 		ASTM A479 F304
ASTM A351 CF8 		ASTM A479 F316
ASTM A351 CF8M
02 Винт ASTM A193 B7 ASTM A193 B8M
02a Шпилька ASTM A193 B7 ASTM A193 B8M
02b Гайка ASTM A194 2H ASTM A194 8M
03 Крышка корпуса ASTM A105
ASTM A216 WCB 		ASTM A479 F304
ASTM A351 CF8 		ASTM A479 F316
ASTM A351 CF8M
04 Шток AISI 410 ASTM A479 F316
05 Шар ASTM A479 F304 ASTM A479 F316
06 Уплотнение шара P.T.F.E. / R.P.T.F.E. / P.T.F.E. + A.M.
07 Уплотнение корпуса P.T.F.E. + GRAF. P.T.F.E.
08 Шайба P.T.F.E. + GRAF. P.T.F.E.
09 Крышка сальника CF9SMnPb36 UNI 4838
(гальваниз.) 		ASTM A479 F304
10 Рычаг Fe 37 UNI 7070 (гальваниз.)
11 Гайка/контргайка 6S UNI 3740 (гальваниз.)
12 Пружинная шайба 50CrV4 UNI 3545 (гальваниз.)
13 Ограничитель 8.8 UNI 3740 (гальваниз.)
14 Антистатическоое устройство ASTM A479 F316
15 Уплотнение штока VITON
16 Уплотнение корпуса VITON
