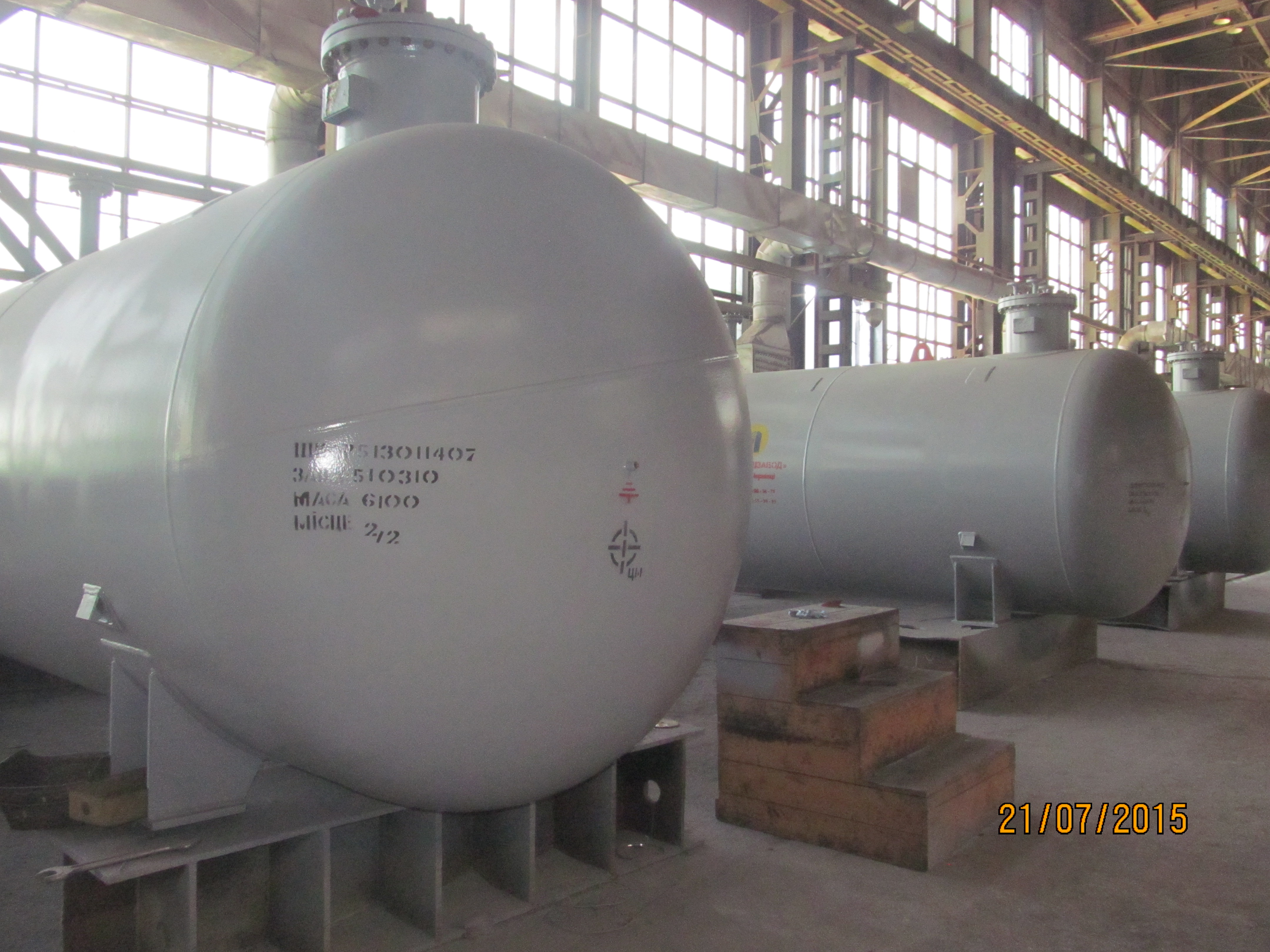

Резервуар ГАЗГОЛЬДЕР V = 25 м³

КАТАЛОГ

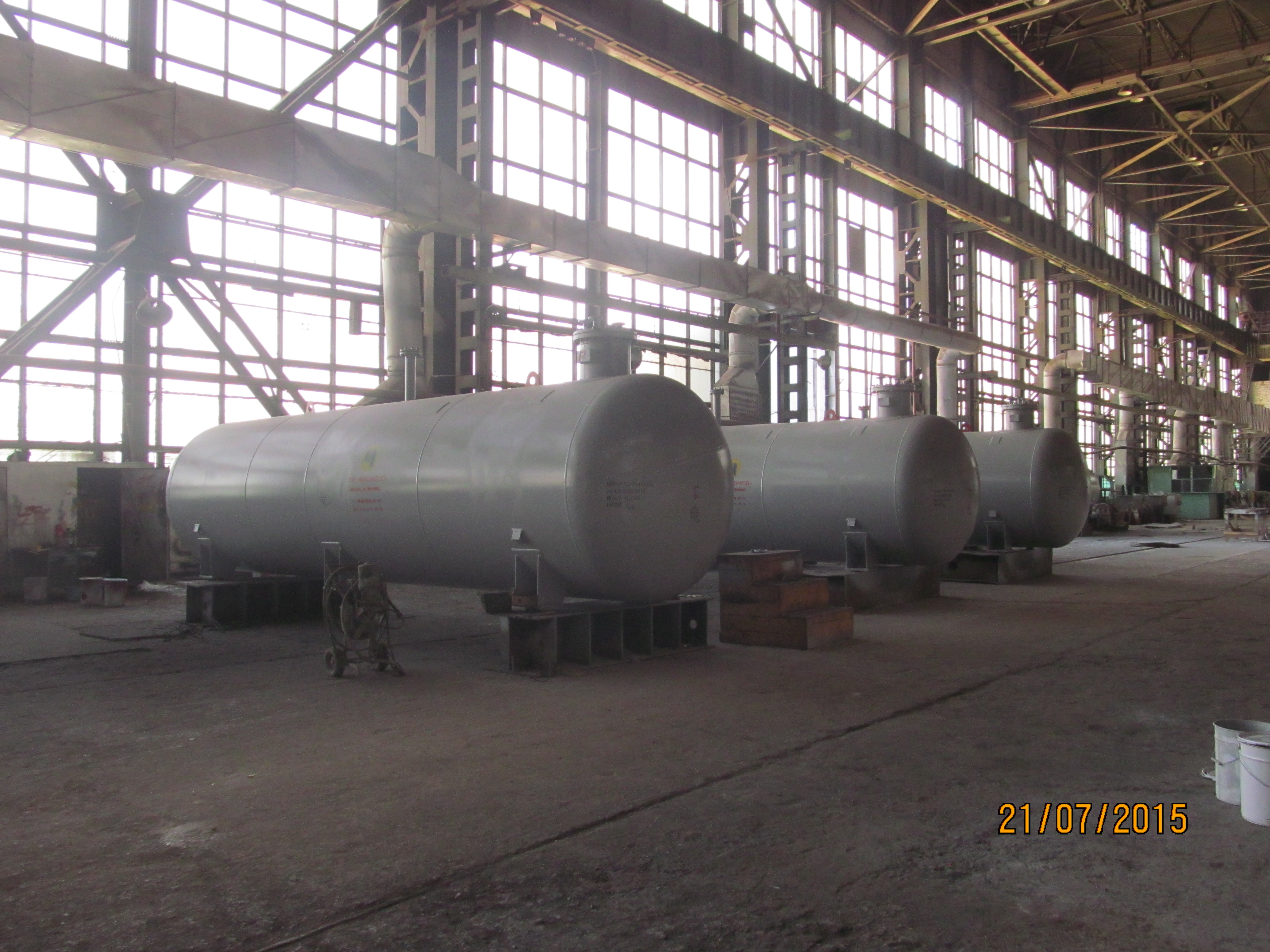

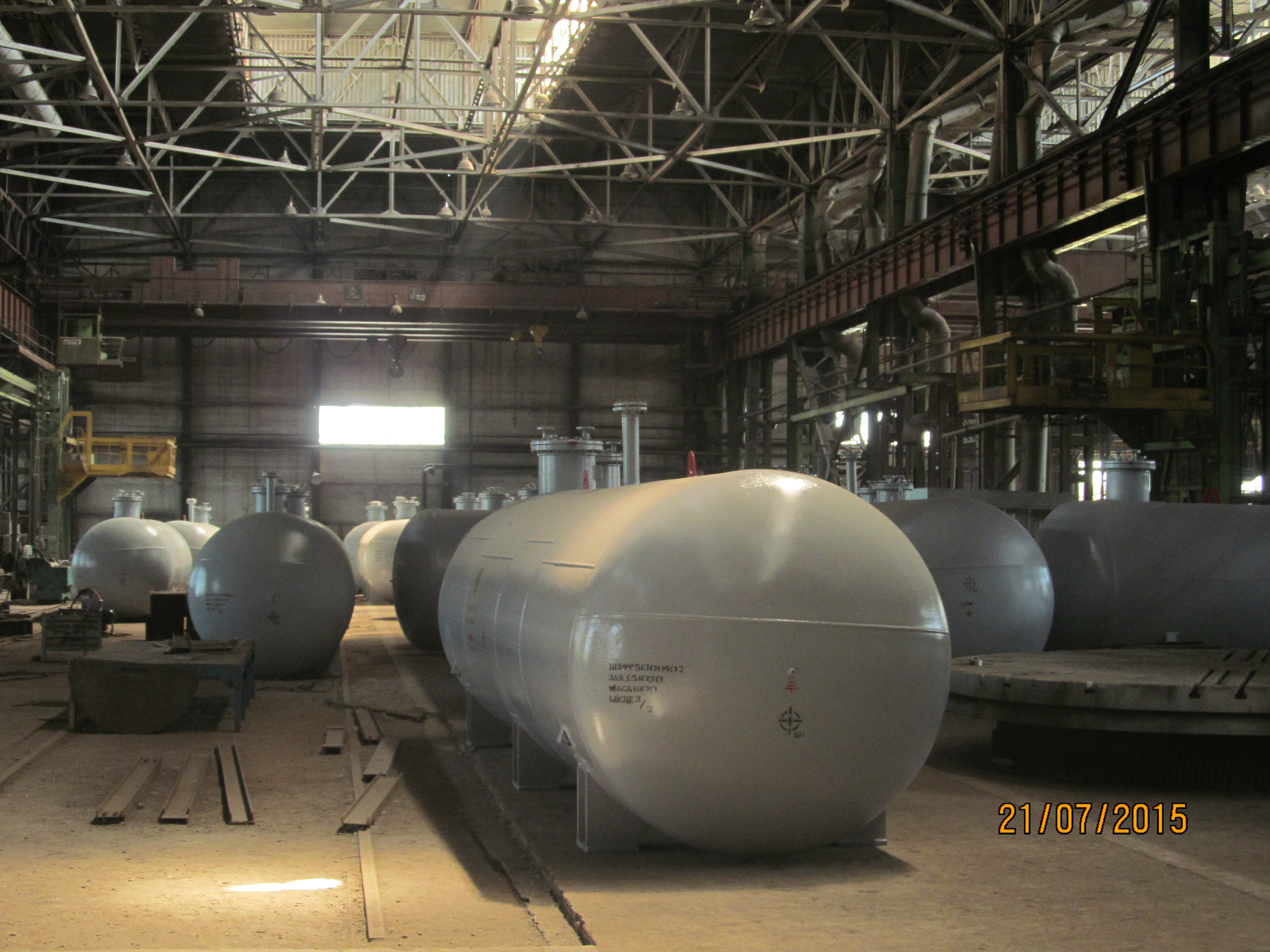

Резервуар ГАЗГОЛЬДЕР V = 25 м³, сертифицированным эпоксидно-полимерным покрытием

КОД ТОВАРА: 25.П

ОСНОВНЫЕ ПАРАМЕТРЫ

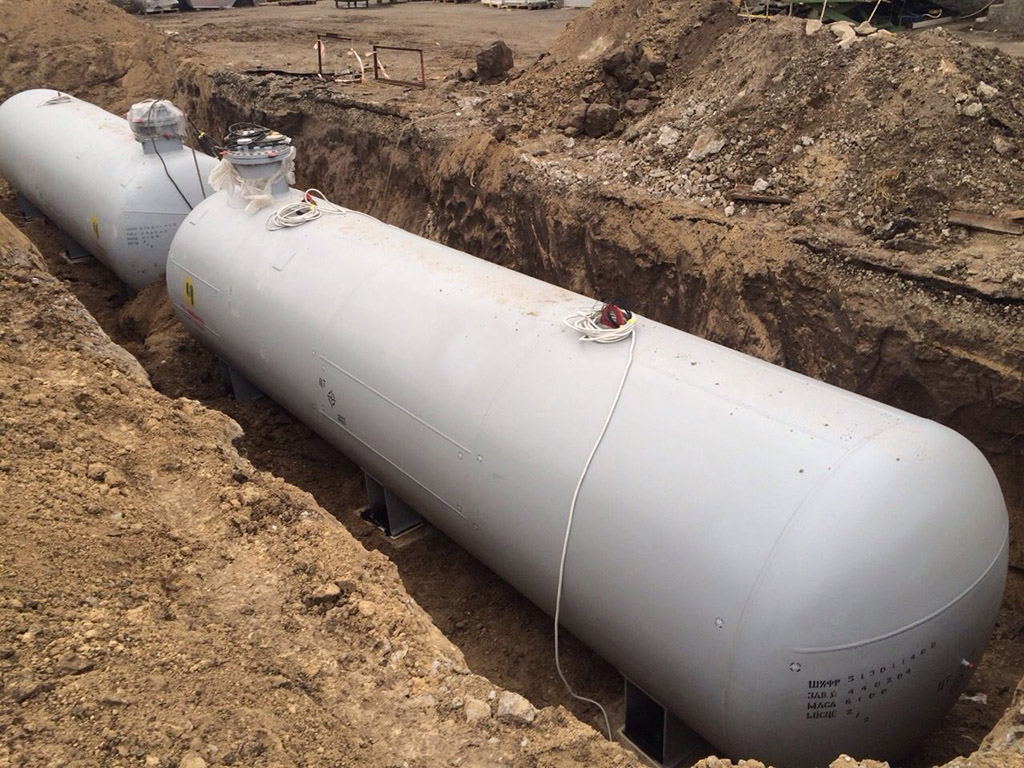

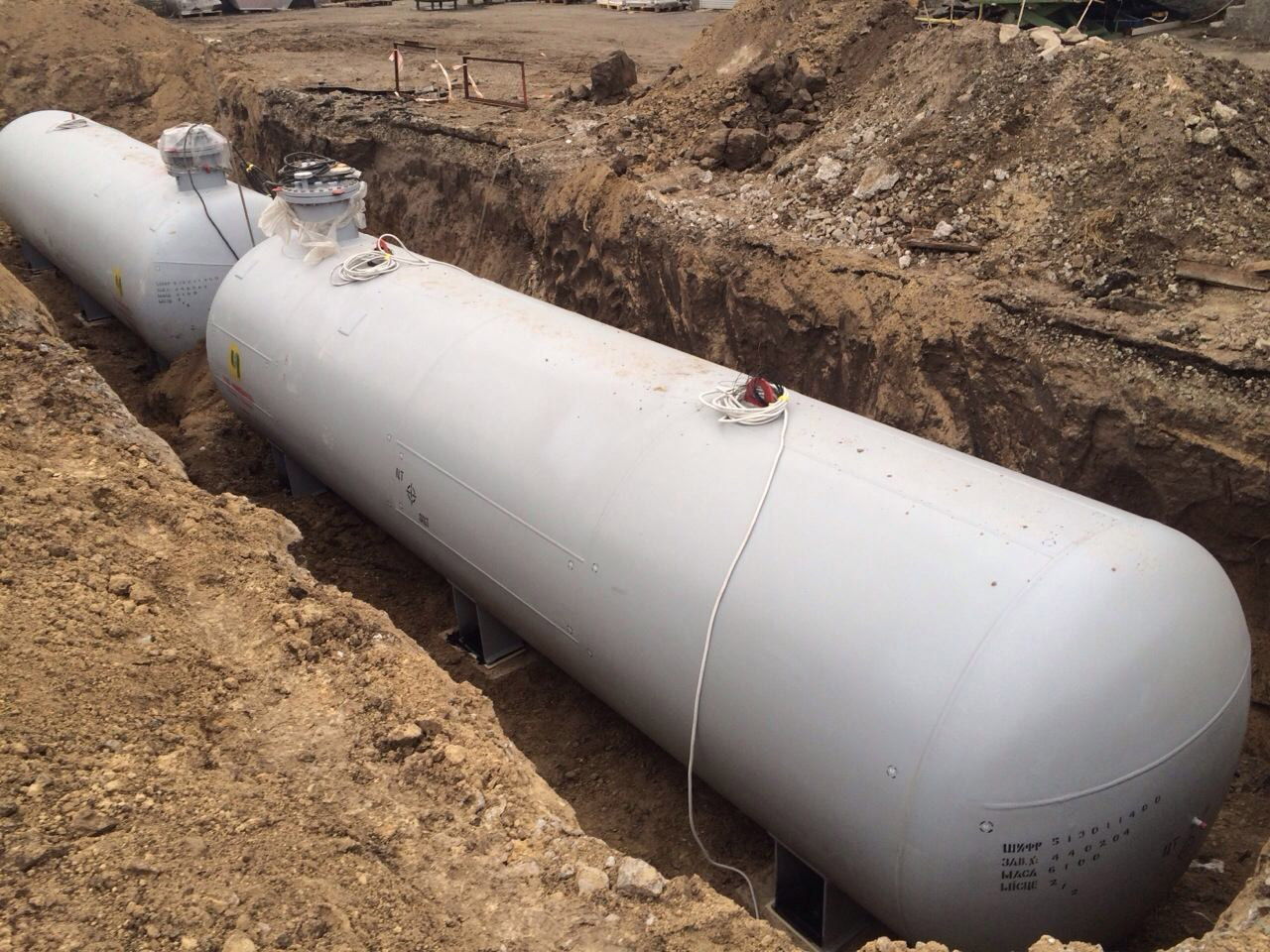

Назначение аппарата: Подземный резервуар для приема, накопления и последующей подачи углеводородных газов (пропан-бутан)
Геометрический объем, м: 24,3
Коэффициент заполнения: 0,9
Рабочий объем, м: 21,87
Рабочее среда: Сжиженный углеводородный газ, пропан-бутановая смесь ДСТУ 4047-2001, углеводородный пропиленй ТУ У 23.2-00158764-0392004
Рабочее давление в аппарате: 1,6 МПа - (16 кгс/см)
Расчетное давление в аппарате: 1,85 МПа - (18,5 кгс/см)
Гидравлическое испытание давлением в аппарате: 2,5 МПа - (25 кгс/см)
Расчетная температура °С: -40 до 45
Расчетная температура °С: 50
Расчетный срок службы: не менее 30 лет
Расчетное количество циклов нагрузок за весь срок эксплуатации не более: 1000
Грузоподъемность одного строповочного устройства: 8 тонн
Сейсмостойкость: не более 8 баллов
Резервуар относится к 1 группе по СОУ МЧП 71120-217:2009 (ГОСТ 26-291-94)
Резервуар подлежит действию ”Правил строительства и безопасной эксплуатации сосудов, работающих под давлением” НПАОП 0.00-1.07-87 и регистрации в ЕТЦ Госгорпромнадзор Украины
Масса при гидроиспытании, не более: 30400 кг
Масса пустой емкости: 5893,5 кг
Габаритные размеры, мм: длина – 8104, диаметр – 2000, высота – 2750.
Страна производитель: Украина

ТЕХНИЧЕСКОЕ ВЫПОЛНЕНИЕ

Вариант 1:

Резервуар гидроиспытаний давлением 2,5 МПа на заводе производителя.
Внешняя поверхность резервуара, кроме фирменной таблички и сопряженных поверхностей, покрыта эпоксидно-полимерным покрытием «Sigmashild 880», или другим сертифицированным защитным покрытием, защищающим емкость от коррозии металла, толщина защитного шара покрытия колеблется от 600 м. на пробой мощностью не менее 5 кВ/мм согласно ДСТУ 4219-2003, ДСТУ Б. В. 2.5-29:2006

Вариант 2:

Резервуар (газгольдер) подземный для СУГ геометрический объем 25 м, укомплектованный измерительной и запорной арматурой COPRIM.

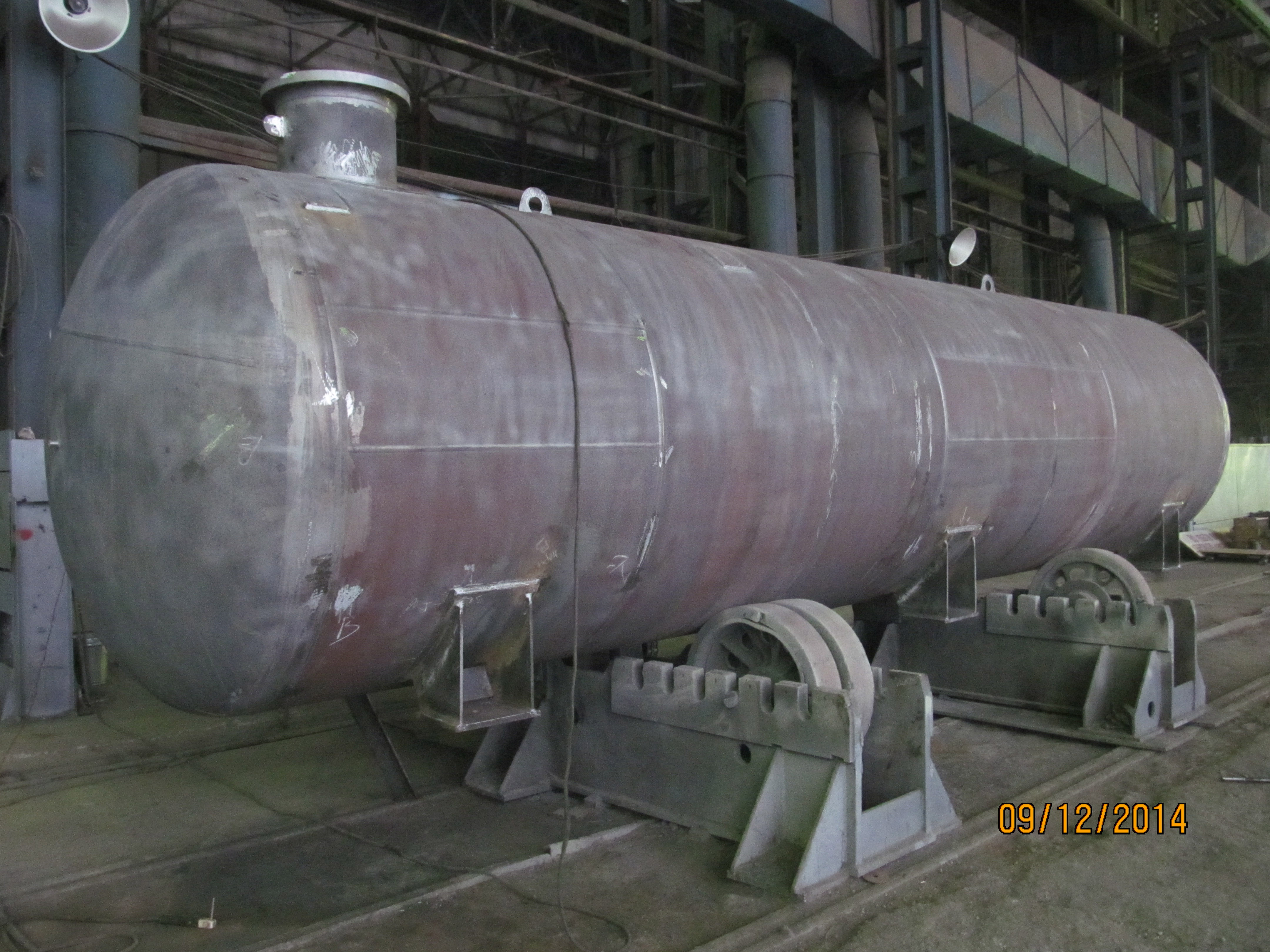

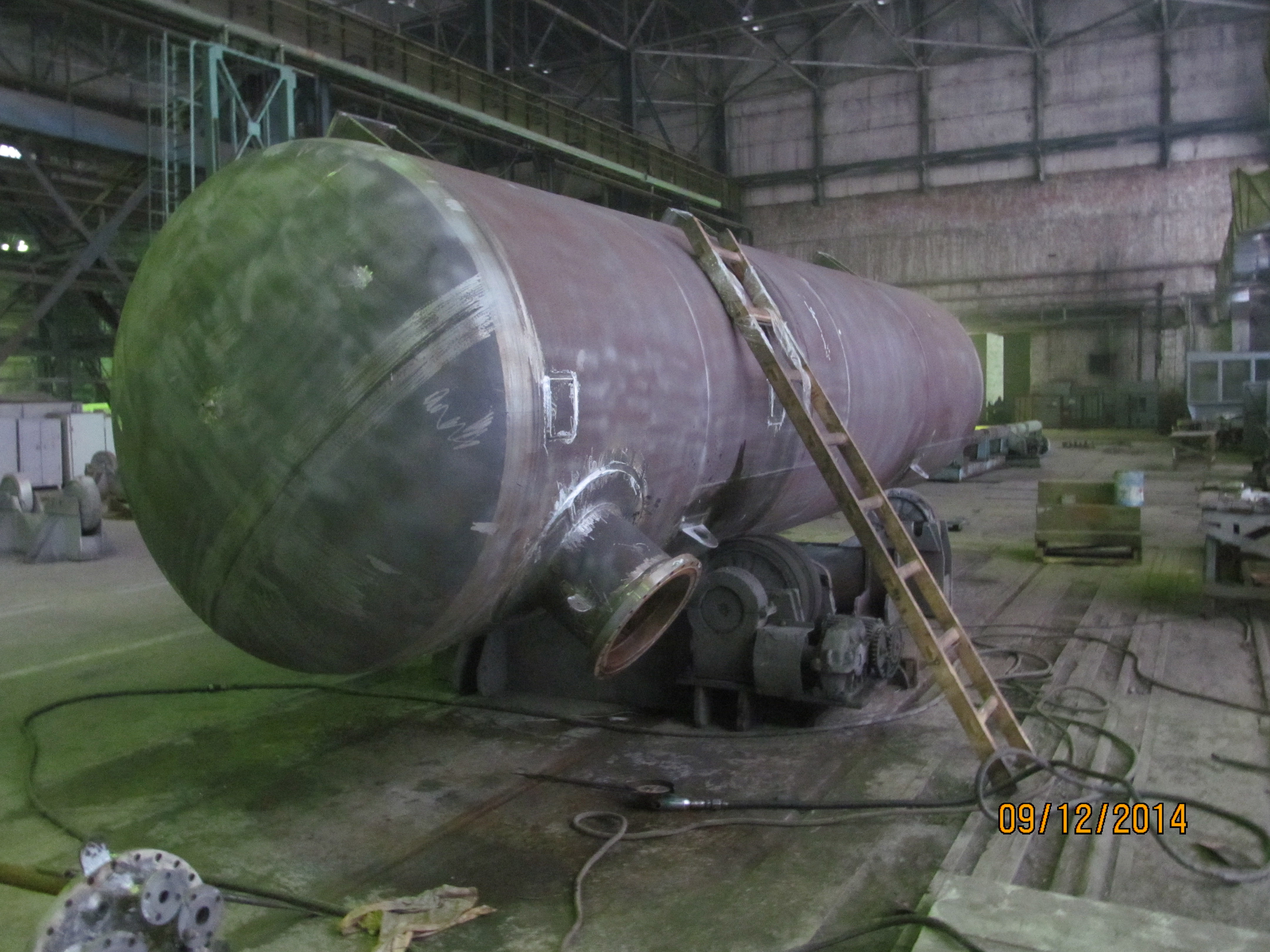

Днища Резервуара изготавливаются из листового металла толщиной 14 мм, марка 09Г2С-14 ГОСТ 19281-89, обечайка - 12 мм, марка 09Г2С-12 ГОСТ 19281-89.
С эпоксидным, антикоррозионным покрытием WG-Велефорс цвет Серый, сертифицированным в Украине, толщина покрытия - 400 мкм, проверка на отсутствие пробоя покрытия напряжением 10,0 кВ/мм, согласно ДСТУ БВ.2.5-29:2006
> >
Резервуар испытаний пробным давлением 2,3 МПа, гидравлическим методом, с установленной на люк запорно-регулирующей арматурой и приборами КИП.
Одна подземная бочка пропана метрическим объемом до 25 м, при условии 90% заполнения содержит 22 500 л. сжиженного газа или (12 037,5 кг).

WG-Велефорс (WG-Weleforce) – эпоксидное покрытие с полиамидным отвердителем и комбинации наполнителей на основе стеклянных ломтиков, смешанных с неорганическими пигментами, образующими систему с исключительной коррозионной и механической стойкостью.
WG-Велефорс (WG-Weleforce) рекомендуется для нанесения на различные основания для условий погружения, зон сменного смачивания, экстремальных ледовых нагрузок, углубления в почву и атмосферного воздействия.

Перечень работ, которые можно выполнить:

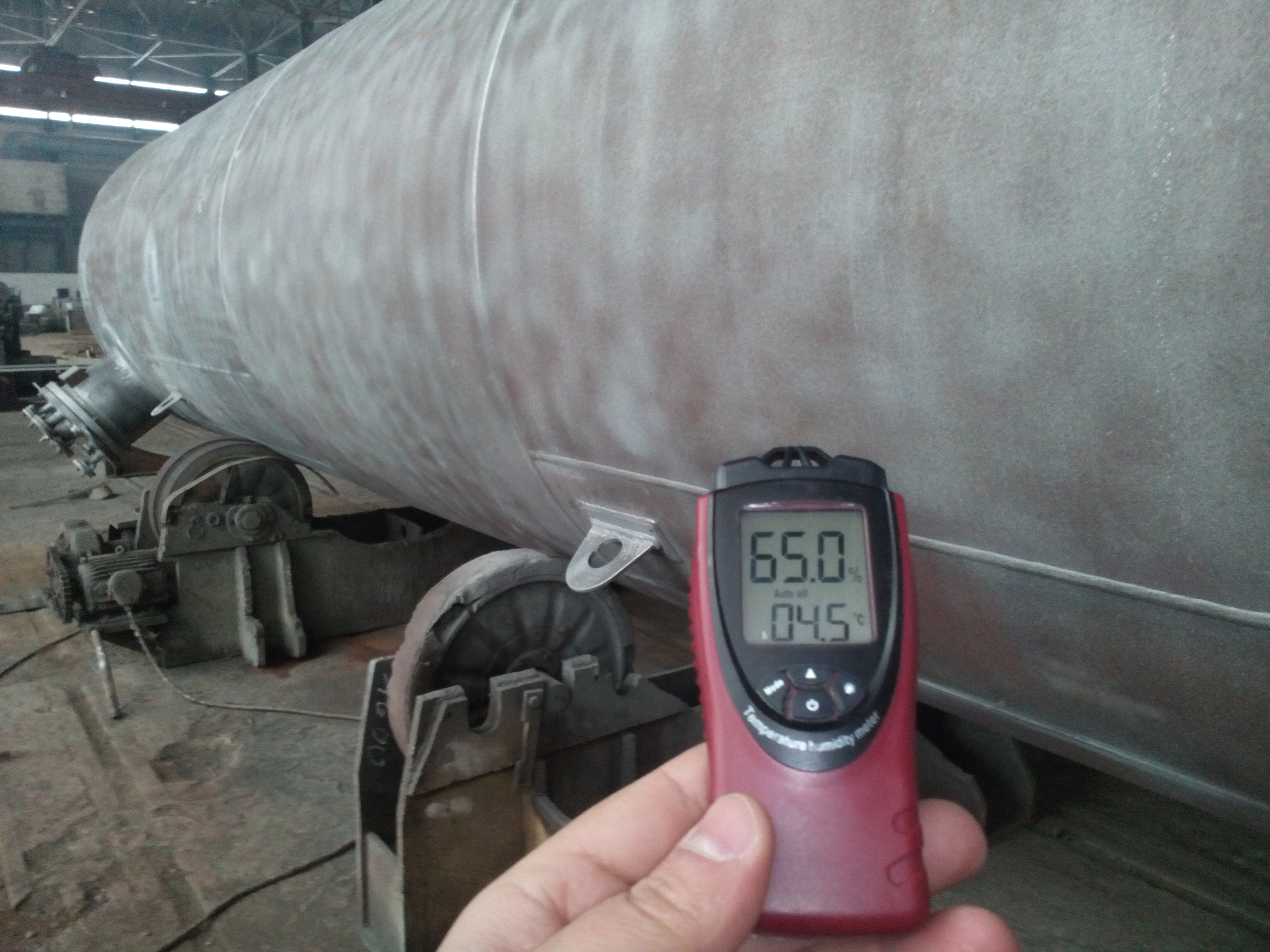

абразивоструйная очистка по стандарту SA 2,5;
обеспыливание поверхности;
обезжиривание поверхности;

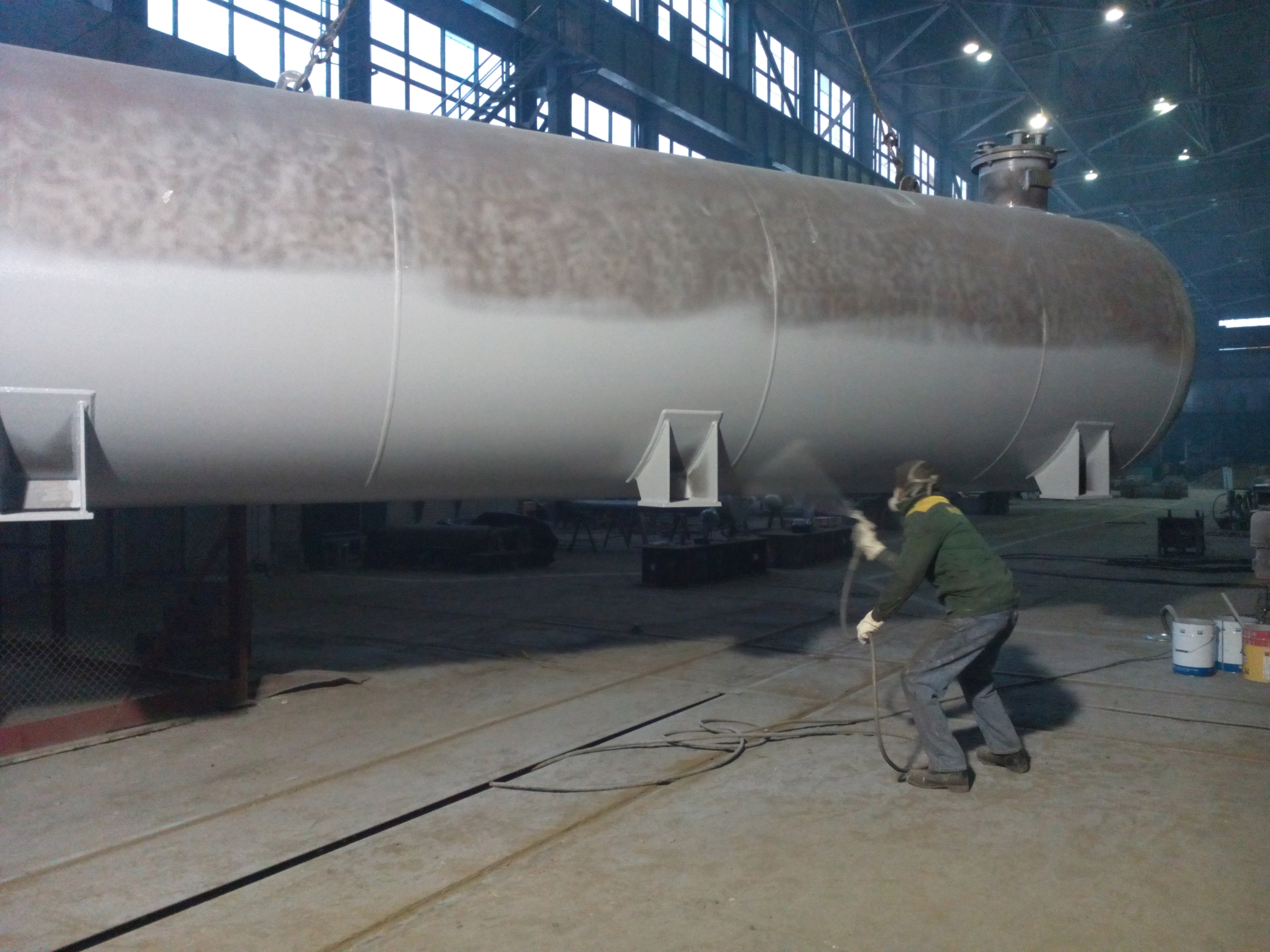

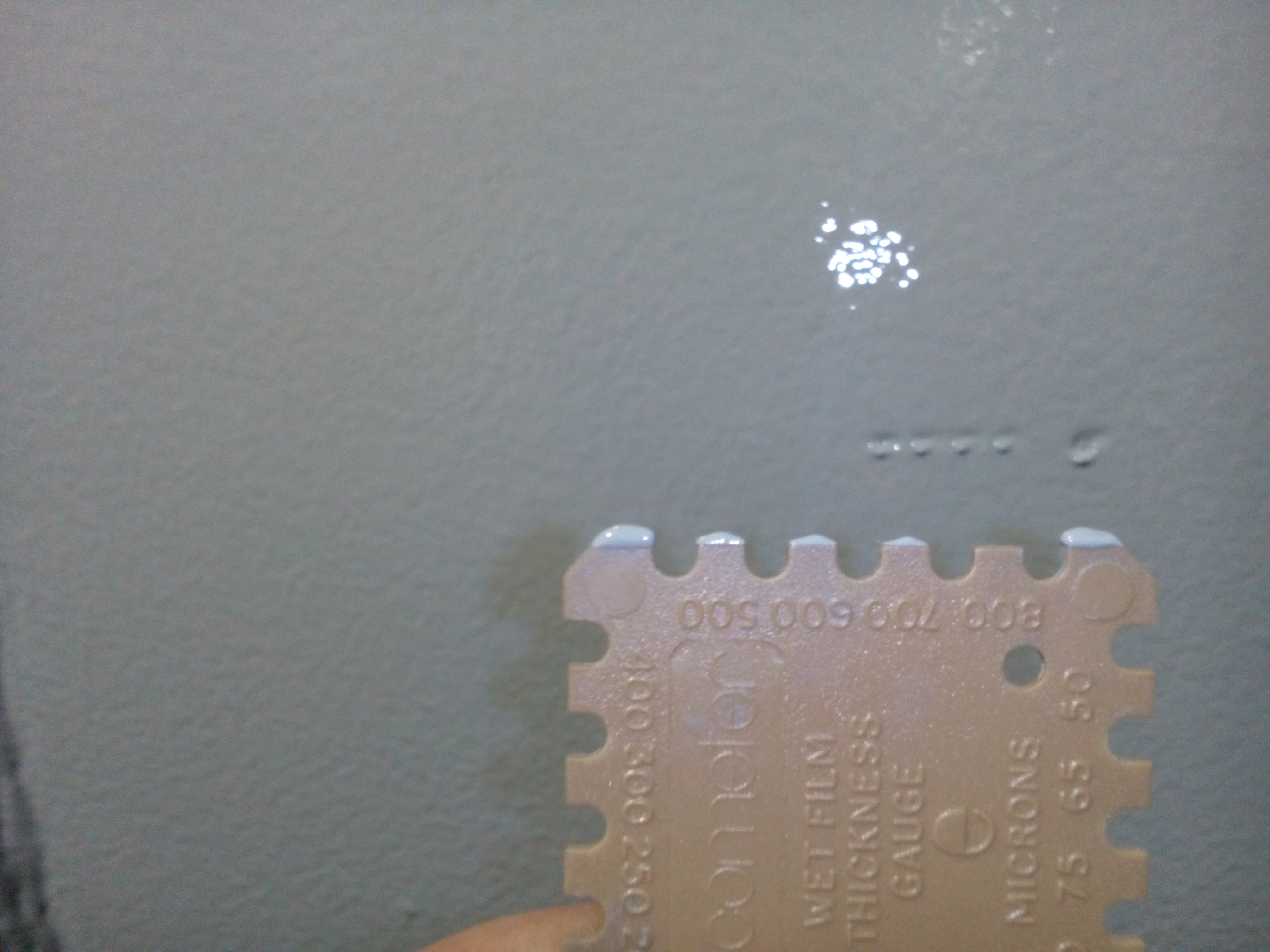

Нанесение системы АКЗ (эпоксидный материал) в 2 шара х 200 мкм = 400 мкм;
400 мкм покрытие предотвращает пробой напряжением 10,0 кВ/мм;
По показателям: ударная прочность, адгезия, катодная отслойка, переходное электрическое сопротивление, диэлектрическая сплошность – при толщине покрытия 400 мкм соответствует требованиям ДСТУ Б.В. 2.5 – 29:2006
