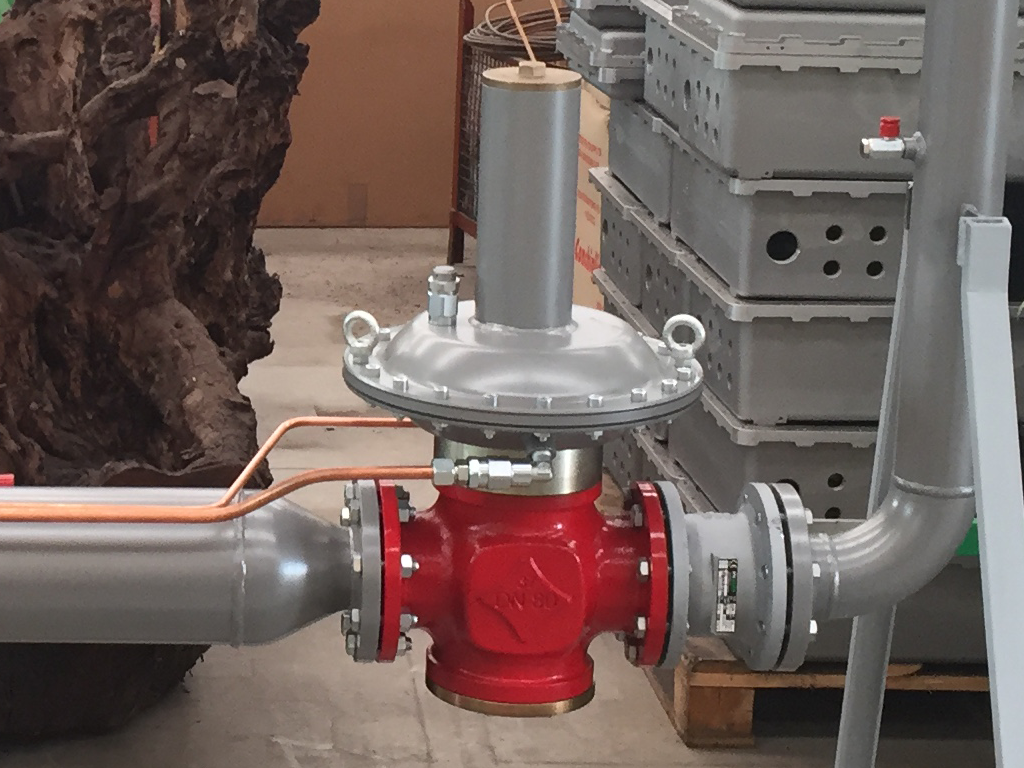

Регулятор давления газа ALFA 60 AP

Газовый регулятор COPRIM Alfa 60 AP высокое давление

регулятор давления суг

КОД ТОВАРА: 2.51.15

  • Давление на входе: P1 = max 18 бар

  • Давление на выходе: P2 = по запросу (0.8-4 бар)

  • Рабочая температура:

    • корпус сталь: от -40°С до +60°С

    • корпус чугун: от -30°С до +60°С

  • Класс точности закрытия рабочего клапана: SG 10%

  • Класс точности регулировки: RG до 5

  • Соединение на входе: фланец DN 50

  • Соединение на выходе: фланец DN 50

  • Вес: 45 кг

Тарировка пружин регулятора COPRIM Alfa 60 AP для высокого давления
диаметр диапазон давления пружина
9 0.65 ÷ 1.05 бар •••••
10 0.95 ÷ 1.58 бар •••••
11 1.38 ÷ 2.42 бар •••••
12 2.22 ÷ 4.1 бар •••••
КОМПЛЕКТ ПОСТАВКИ

  1. Корпус: чугун/сталь, порошковая окраска

  2. Алюминиевая литая головка, порошковая окраска

  3. Резиновое уплотнение NBR o HNBR

  4. Мембраны из резиновой ткани

  5. По запросу заказчика комплектуются ПЗК BLC10

  6. В стандартном исполнении предназначен для коррозийных газов: METANE, LPG, NITROGEN…

Под заказ, специальное исполнение для: BIOGAS, OXIGEN, AMMONIA

Таблица расчета пропускной способности для природного газа.
все данные в таблице получены опытным путем при нагрузке на регулятор 80%

выход вход
2 3 4 5 8 10 12 - 18
0.8 2161 2290 2290 2290 2290 2290 2290
1 1964 2718 3053 3053 3053 3053 3053
1.5 1539 2706 3602 3817 3817 3817 3817
2 2389 3438 4322 4590 4590 4590
3 2733 3929 6107 6107 6107
4 3078 6339 7634 7634

Таблица расчета пропускной способности для пропан - бутана.
все данные в таблице получены опытным путем при нагрузке на регулятор 80%

выход вход
2 3 4 5 8 10 12 - 18
0.8 3068.6 3251.8 3251.8 3251.8 3251.8 3251.8 3251.8
1 2788.9 3859.6 4335.3 4335.3 4335.3 4335.26 4335.26
1.5 2185.4 3842.5 5114.8 5420.1 5420.1 5420.14 5420.14
2 3392.4 4882 6137.2 6517.8 6517.8 6517.8
3 3880.9 5579.2 8671.9 8671.94 8671.94
4 4370.8 9001.4 10840.3 10840.28

Стоимость:   стоимость уточняйте

предохранительно-запорный клапан в комплекте
