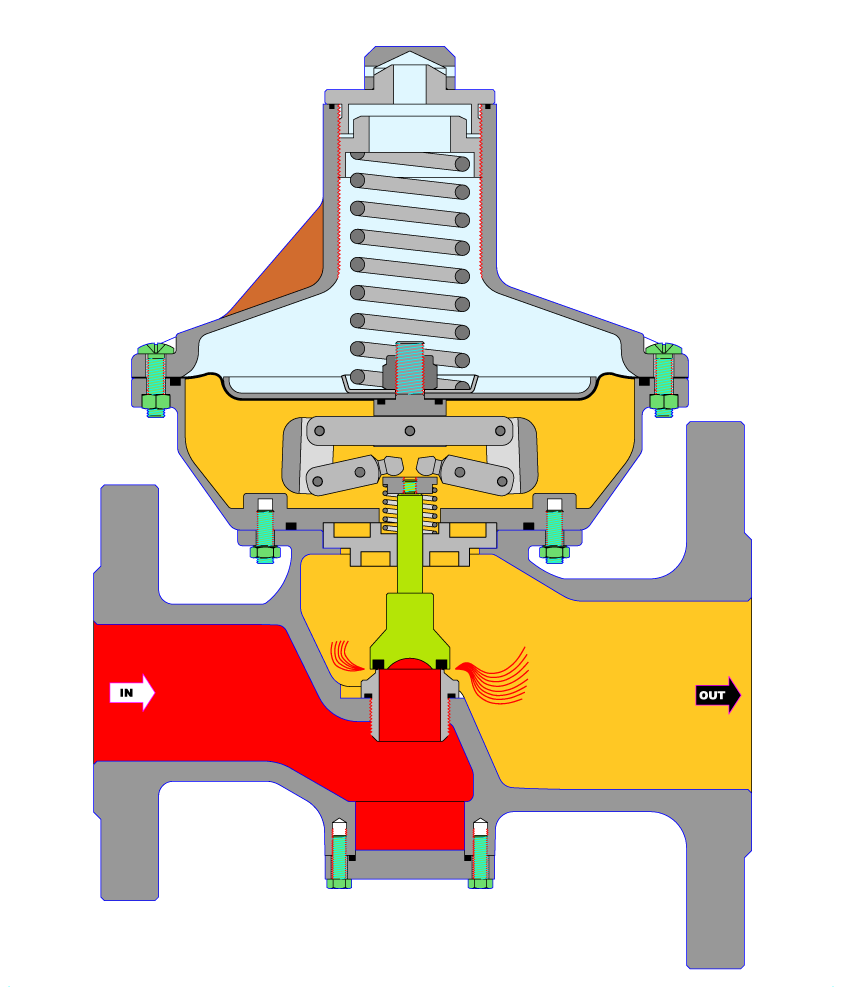

Регулятор давления газа ALFA 31 AP

КОД ТОВАРА: 2.50.35

ОСНОВНЫЕ ПАРАМЕТРЫ:

• Давление на входе: P1 = 18 бар

• Давление на выходе: P2 = по запросу (0.29-2.1 бар)

• Рабочая температура:

  • корпус сталь: от -40°С до +60°С

  • корпус чугун: от -30°С до +60°С

• Класс точности закрытия рабочего клапана: SG 15%

• Класс точности регулировки: RG до 10

• Соединение на входе: фланец DN 25

• Соединение на выходе: фланец DN 40

• Вес: 6 кг

Тарировка пружин регулятора COPRIM Alfa 31 AP для высокого давления
диаметр	диапазон давления	пружина
3.5	0.29 ÷ 0.44 бар	пурпурный
3.5	0.37 ÷ 0.58 бар	пурпурный
4	0.45 ÷ 0.71 бар	белый
4.5	0.69 ÷ 1 бар	зеленый
5	1 ÷ 1.5 бар	черный
5.5	1.4 ÷ 2.1 бар	серый

КОМПЛЕКТ ПОСТАВКИ

1. Корпус: чугун/сталь, порошковая окраска

2. Алюминиевая литая головка, порошковая окраска

3. Резиновое уплотнение NBR o HNBR

4. Мембраны из резиновой ткани

5. Встроенный перепускной клапан

6. По запросу заказчика комплектуются ПЗК BLC10

7. тандартном исполнении предназначен для коррозийных газов: METANE, LPG, NITROGEN…

Под заказ, специальное исполнение для: BIOGAS, OXIGEN, AMMONIA

Дополнительная информация: размер фланца для alfa 30 = 1” x 1” 1/2 BP - MP

Таблица расчета пропускной способности для природного газа.
^{все данные в таблице получены опытным путем при нагрузке на регулятор 80%}

Таблица расчета пропускной способности для пропан - бутана.
^{все данные в таблице получены опытным путем при нагрузке на регулятор 80%}

Стоимость:   стоимость уточняйте

^{предохранительно-запорный клапан в комплекте}
