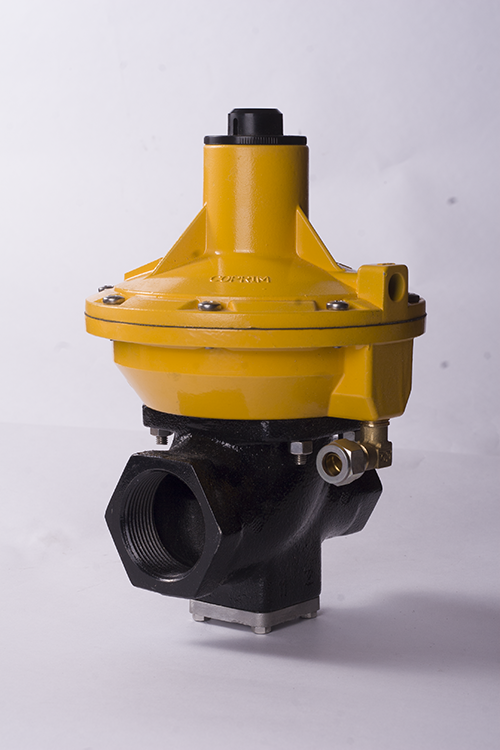

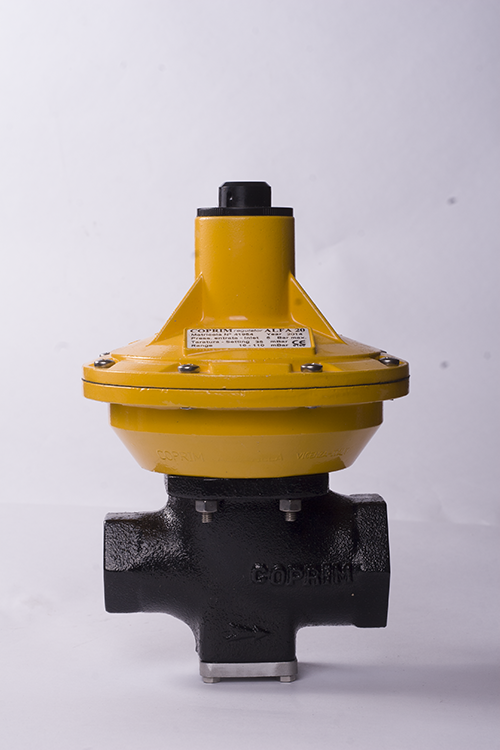

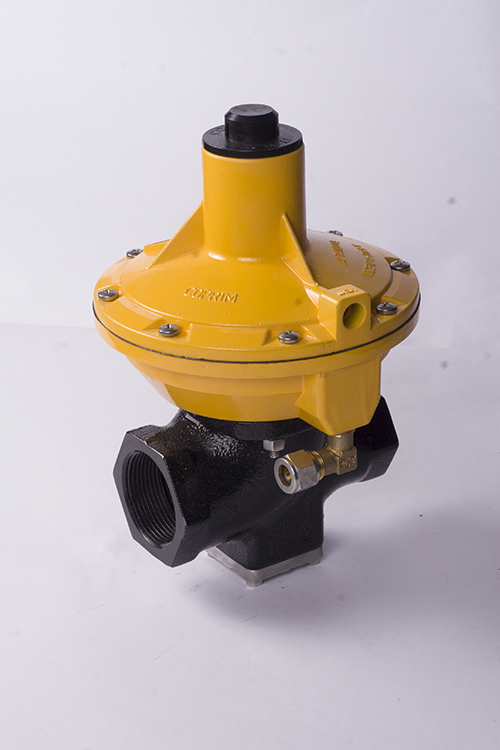

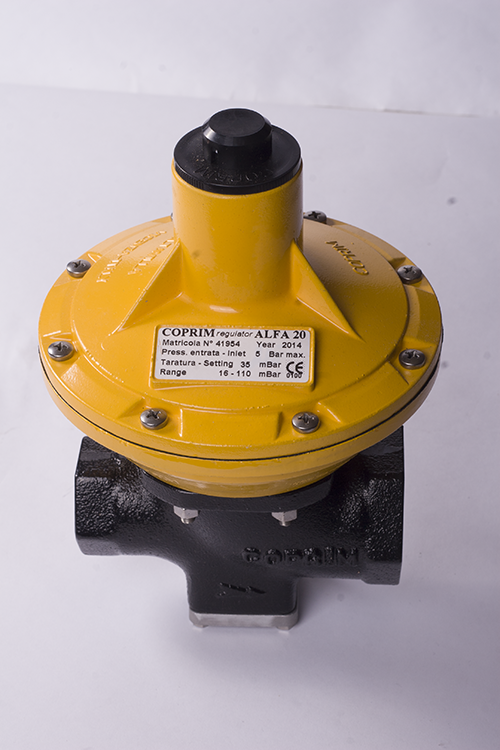

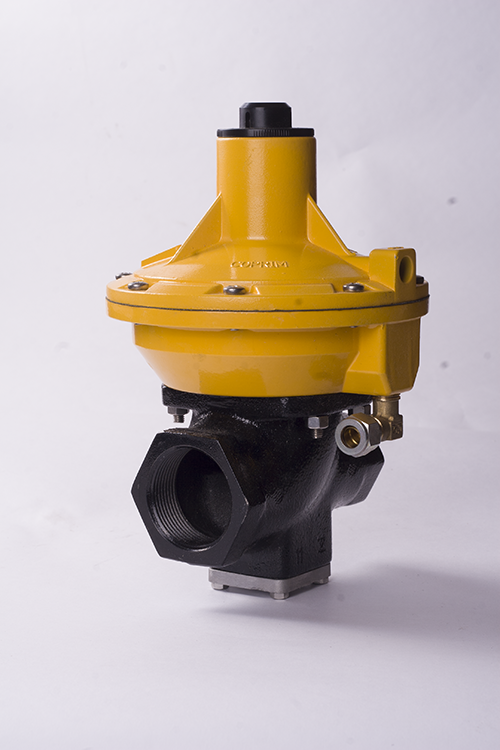

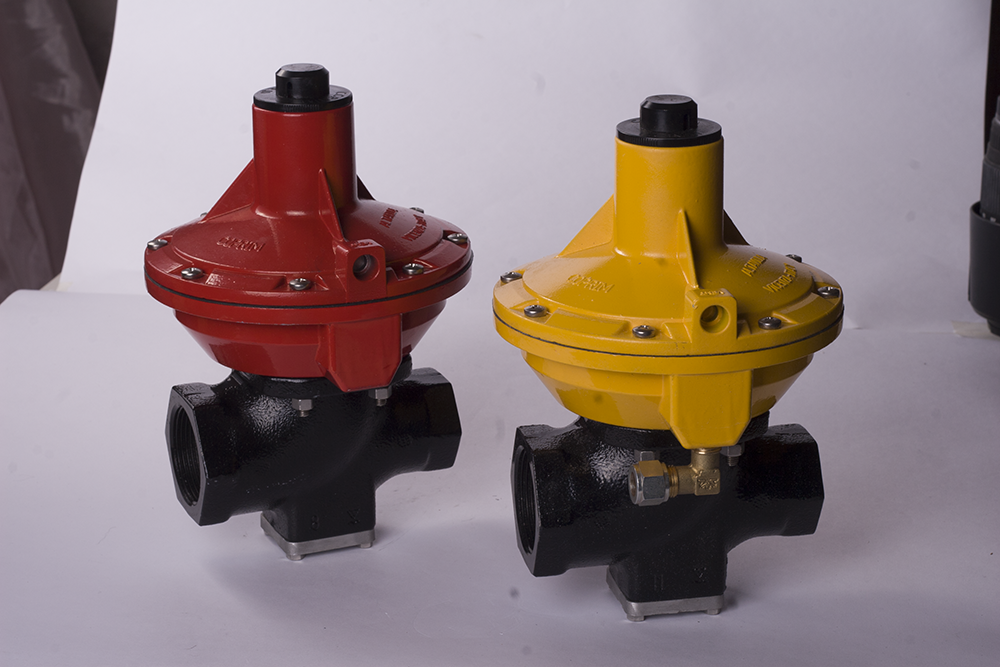

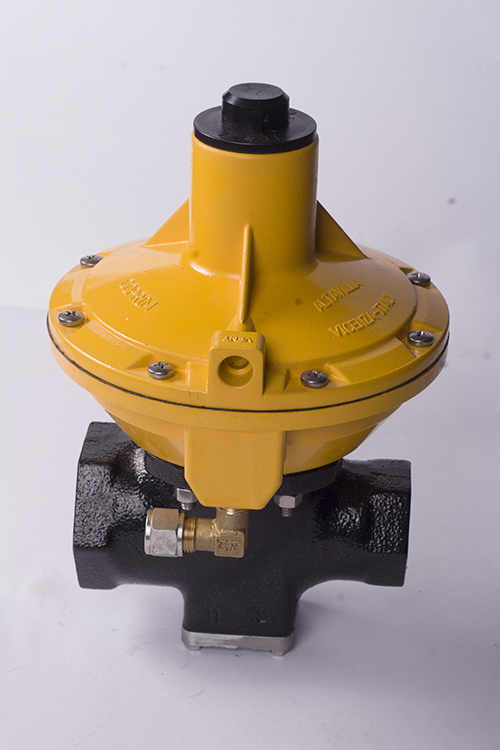

Регулятор давления газа ALFA 20 BP

Газовый регулятор COPRIM Alfa 20 BP низкое давление

Ipsum

КОД ТОВАРА: 2.50.20
ОСНОВНЫЕ ПАРАМЕТРЫ

  • Давление на входе: P1 = 0.5-5 бар

  • Давление на выходе: P2 = по запросу (16-110 мбар)

  • Рабочая температура:

    • корпус сталь: от -40°С до +60°С

    • корпус чугун: от -30°С до +60°С

  • Класс точности закрытия рабочего клапана: SG 10%

  • Класс точности регулировки: RG до 5

  • Предохранительно-сбросной клапан (ПСК): BLC 10

  • Соединение на входе: 1”

  • Соединение на выходе: 1”1/2

  • Вес: 3 кг

Тарировка пружин регулятора COPRIM Alfa 20 BP для низкого давления
диаметр диапазон давления пружина
1.6 16 ÷ 26 мбар золотой
1.8 22 ÷ 32 мбар голубой
2 30 ÷ 43 мбар красный
2.2 42 ÷ 72 мбар желтый
2.5 70 ÷ 110 мбар синий
КОМПЛЕКТ ПОСТАВКИ

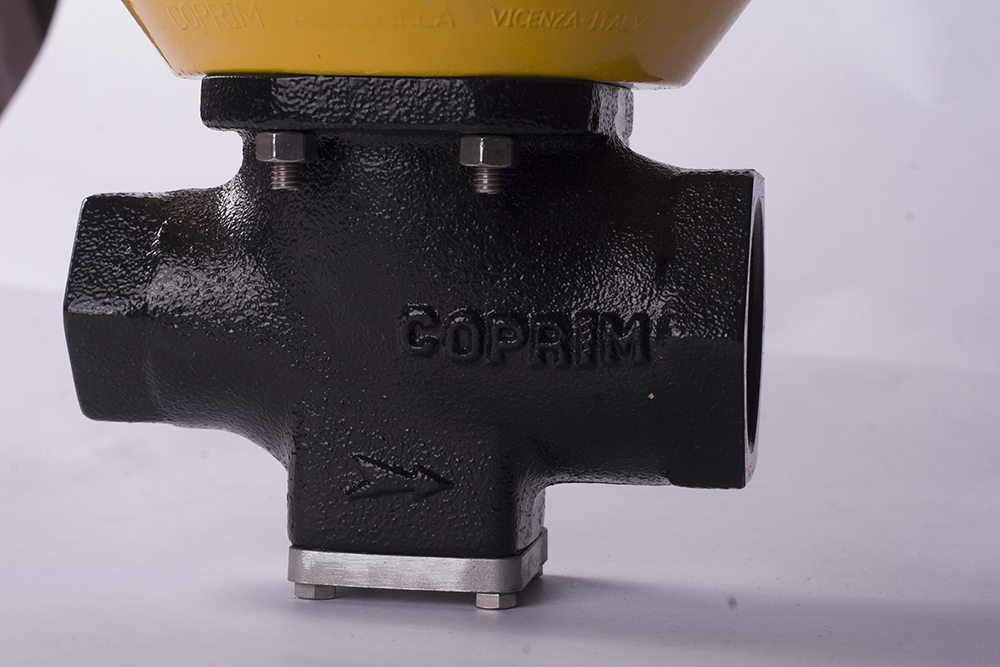

  1. Корпус: чугун/сталь, порошковая окраска

  2. Алюминиевая литая головка, порошковая окраска

  3. Резиновое уплотнение NBR o HNBR

  4. Мембраны из резиновой ткани

  5. Встроенный перепускной клапан

  6. По запросу заказчика комплектуются ПЗК BLC10

В стандартном исполнении предназначен для коррозийных газов: METANE, LPG, NITROGEN… Под заказ, специальное исполнение для: BIOGAS, OXIGEN, AMMONIA

Таблица расчета пропускной способности для природного газа.
Все данные в таблице получены опытным путем при нагрузке на регулятор 80%

выход вход
0.3 0.5 1 1.5 2 3 4 5
0.1 86 152 193 250 304 408 508 576
0.2 78 146 191 249 304 408 508 597
0.20 65 138 188 248 303 408 508 609
0.30 96 182 245 301 407 509 610

Таблица расчета пропускной способности для пропан - бутана.
Все данные в таблице получены опытным путем при нагрузке на регулятор 80%

выход вход
0.2 0.3 0.5 1 1.5 2 3 4 5
25 61.06 76.68 102.2 150.5 193.1 234 312.4 390.5 465.76
35 59.64 75.26 100.8 150.5 193.1 234 312.4 390.5 465.76
50 56.8 73.84 99.4 149.1 193.1 234 312.4 390.5 465.76
100 46.86 66.74 95.14 147.7 191.7 234 312.4 390.5 467.18

Стоимость: стоимость уточняйте

предохранительно-запорный клапан в комплекте
