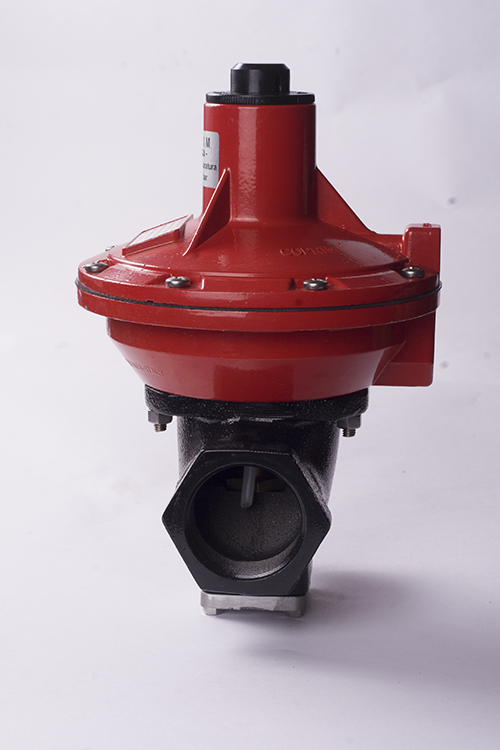

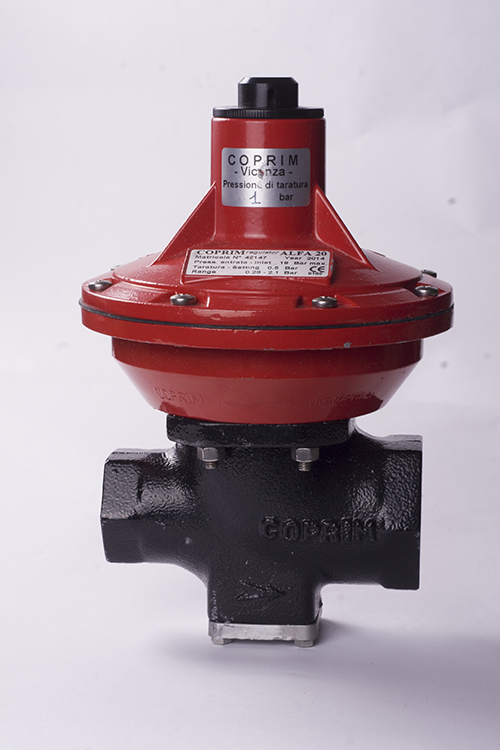

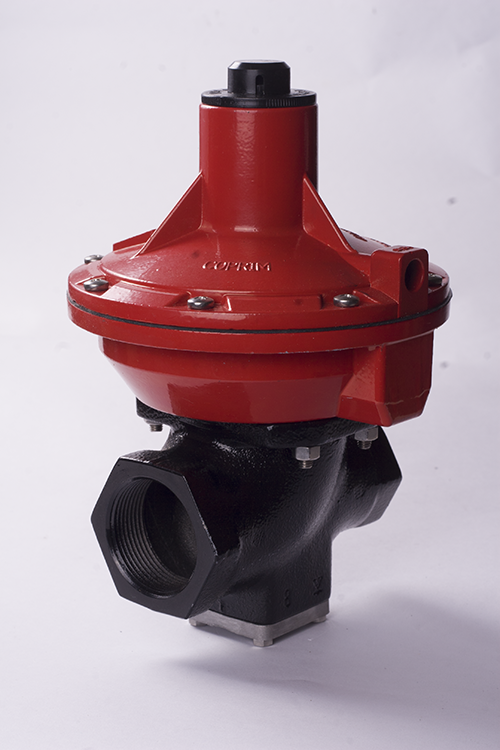

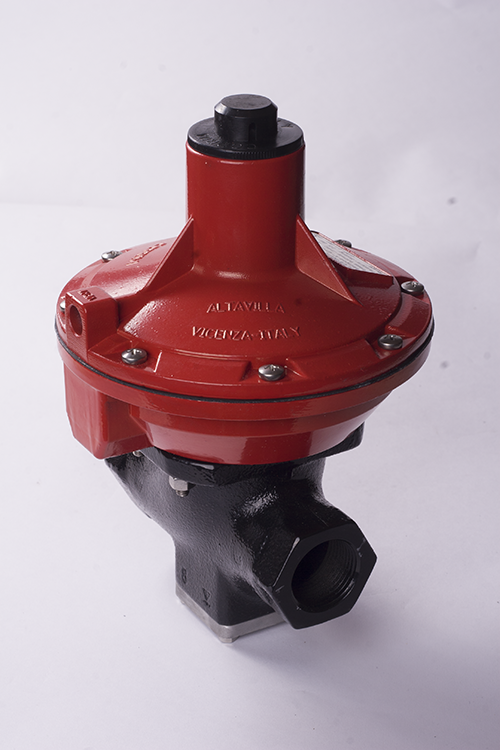

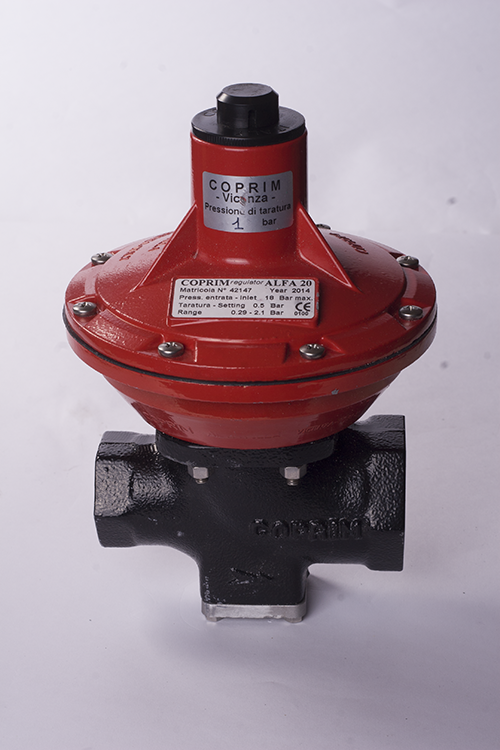

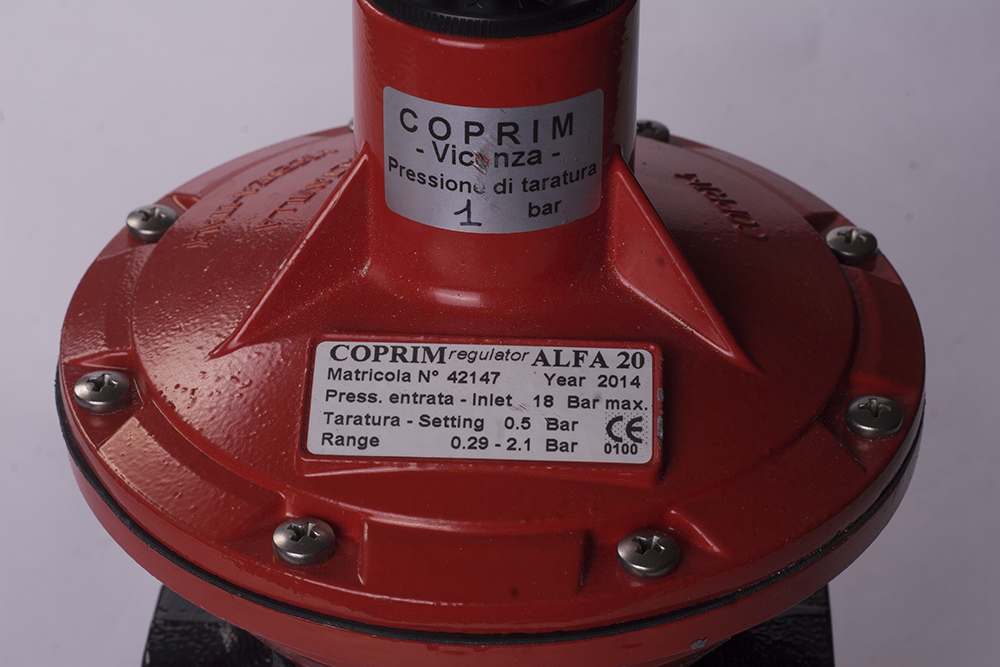

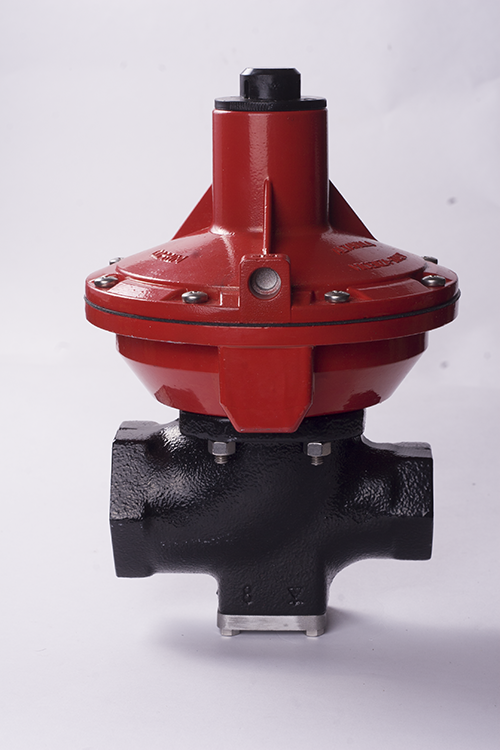

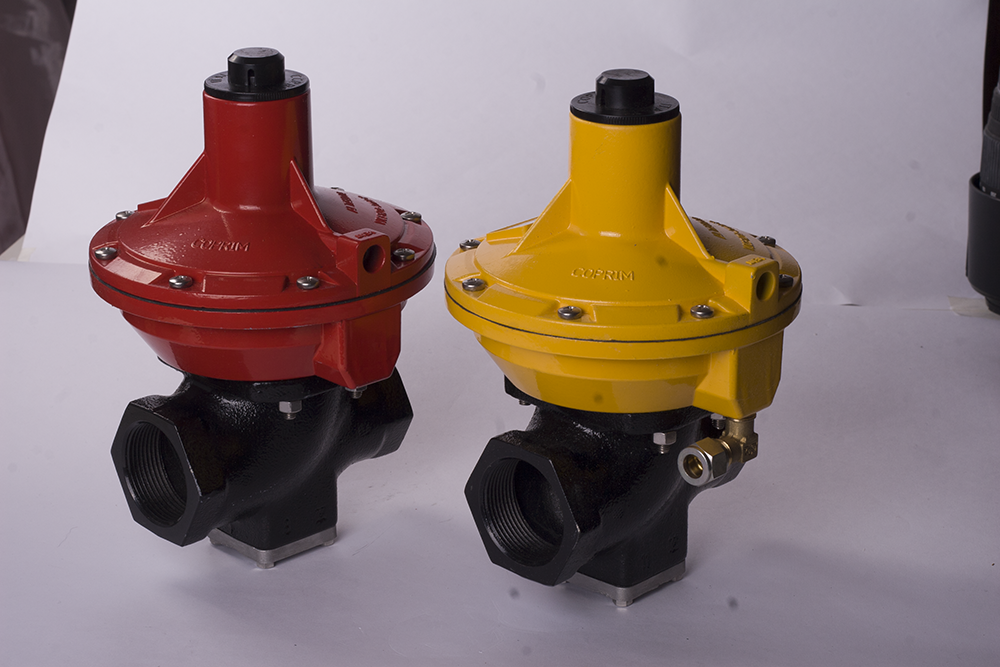

Регулятор давления газа ALFA 20 AP TR

Газовый регулятор COPRIM Alfa 20 AP TR повышенное давление

газовый регулятор

КОД ТОВАРА: 2.50.26
ОСНОВНЫЕ ПАРАМЕТРЫ

  • Давление на входе: P1 = max 18 бар

  • Давление на выходе: P2 = по запросу (1,5-4 бар)

  • Рабочая температура:

    • корпус сталь: от -40°С до +60°С

    • корпус чугун: от -30°С до +60°С

  • Класс точности закрытия рабочего клапана: SG 15%

  • Класс точности регулировки: RG до 10

  • Соединение на входе: 1”

  • Соединение на выходе: 1”1/2

  • Вес: 3 кг

Тарировка пружин регулятора COPRIM Alfa 20 AP TR для повышенного давления
диаметр диапазон давления пружина
3.5 0.29 ÷ 0.44 бар пурпурный
4 0.38 ÷ 0.6 бар белый
4.5 0.56 ÷ 0.88 бар зеленый
5 0.8 ÷ 1.3 бар черный
5.5 1 ÷ 2.1 бар серый

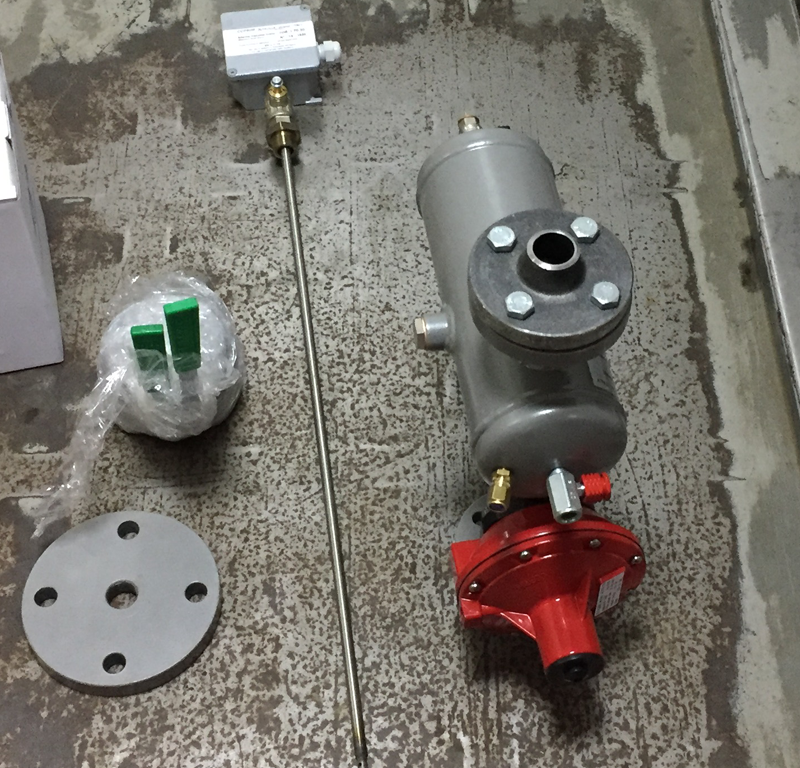

КОМПЛЕКТ ПОСТАВКИ

  1. Корпус: чугун/сталь, порошковая окраска

  2. Алюминиевая литая головка, порошковая окраска

  3. Резиновое уплотнение NBR o HNBR

  4. Мембраны из резиновой ткани

  5. Встроенный перепускной клапан

  6. По запросу заказчика комплектуются ПЗК BLC10

В стандартном исполнении предназначен для коррозийных газов: METANE, LPG, NITROGEN… Под заказ, специальное исполнение для: BIOGAS, OXIGEN, AMMONIA

Таблица расчета пропускной способности для природного газа.
Все данные в таблице получены опытным путем при нагрузке на регулятор 80%

выход вход
2 3 4 5 8 10 12 16 18
0.35 139 189 236 283 421 512 604 701 701
0.5 137 188 236 283 422 514 605 779 779
0.7 133 186 236 284 423 515 606 883 883
1 124 183 234 283 424 517 609 948 1039
1.5 97 172 229 280 426 519 612 953 1062
2 151 218 274 425 520 614 957 1067

Таблица расчета пропускной способности для пропан - бутана.
Все данные в таблице получены опытным путем при нагрузке на регулятор 80%

выход вход
2 3 4 5 8 10 12 16 18
0.35 197.4 268.4 335.1 401.9 597.8 727 857.7 995.42 995.42
0.5 194.5 267 335.1 401.9 599.2 730 859.1 1106.2 1106.2
0.7 188.9 264.1 335.1 403.3 600.7 731 860.5 1253.9 1253.9
1 176.1 259.9 332.3 401.9 602.1 734 864.8 1346.2 1475.4
1.5 137.7 244.2 325.2 397.6 604.9 737 869 1353.3 1508
2 214.4 309.6 389.1 603.5 738 871.9 1358.9 1515.1

Стоимость: стоимость уточняйте

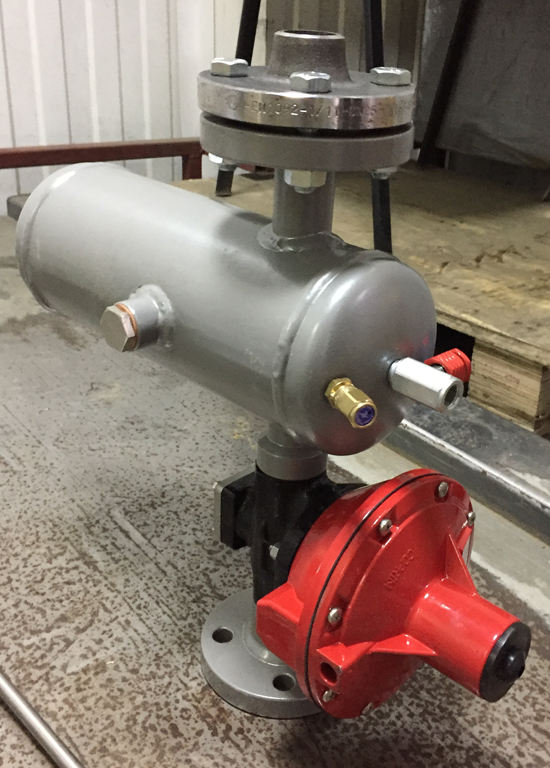

предохранительно-запорный клапан в комплекте
