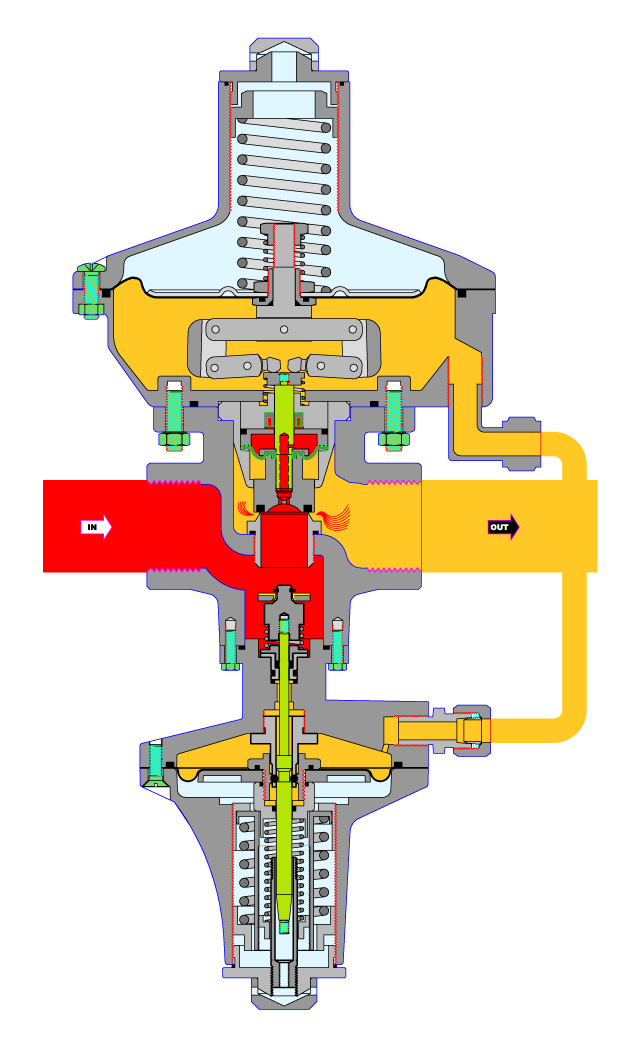

Регулятор Давления Газа ALFA 10 MP

ОСНОВНЫЕ ПАРАМЕТРЫ

• Давление на входе: P1 = 0.5-5 бар

• Давление на выходе: P2 = по запросу (95-450 мбар)

• Рабочая температура:

  • корпус сталь: от -40°С до +60°С

  • корпус чугун: от -30°С до +60°С

• Класс точности закрытия рабочего клапана: SG 10%

• Класс точности регулировки: RG до 5

• Предохранительно-сбросной клапан (ПСК): BLC 10

• Соединение на входе: 1”

• Соединение на выходе: 1”

• Вес: 3 кг

Тарировка пружин регулятора COPRIM Alfa 10 MP для среднего давления
диаметр	диапазон давления	пружина
2.5	95 ÷ 130 мбар	синий
3	130 ÷ 220 мбар	оранжевый
3.5	200 ÷ 300 мбар	коричневый
3.5	260 ÷ 450 мбар	пурпурный

КОМПЛЕКТ ПОСТАВКИ

1. Корпус: чугун/сталь, порошковая окраска

2. Алюминиевая литая головка, порошковая окраска

3. Резиновое уплотнение NBR o HNBR

4. Мембраны из резиновой ткани

5. Встроенный перепускной клапан

6. По запросу заказчика комплектуются ПЗК BLC10

В стандартном исполнении предназначен для коррозийных газов: METANE, LPG, NITROGEN… Под заказ, специальное исполнение для: BIOGAS, OXIGEN, AMMONIA

Таблица расчета пропускной способности для природного газа.
^{Все данные в таблице получены опытным путем при нагрузке на регулятор 80%}

выход	вход
	0.3	0.5	1	1.5	2	3 - 5
0.1	63	91	141	183	223	249
0.2	57	87	139	182	222	258
0.20	47	82	138	181	222	269
0.30		70	133	179	220	291

Таблица расчета пропускной способности для пропан - бутана.
^{Все данные в таблице получены опытным путем при нагрузке на регулятор 80%}

выход	вход
	0.3	0.5	1	1.5	2	3 - 5
0.1	89.46	129.2	200	259.9	316.7	353.6
0.2	80.94	123.5	197	258.4	315.2	366.4
0.20	66.74	116.4	196	257	315.2	382
0.30		99.4	189	254.2	312.4	413.2

^{предохранительно-запорный клапан в комплекте}
