Фланцы для газовых труб COPRIM

Газовые трубы могут соединяться разными способами – резьбовым, сваркой встык или при врезке одной трубы в другую, с помощью фланцев газовых. Фланцы для труб применяются на магистральных участках газопровода, где необходимо соединить трубу большого диаметра, а также в месте примыкания линии к редуктору, задвижкам и другому оборудованию, которое тоже оснащено фланцами.

Что такое фланец газовый?

Фланцы для труб – это соединительные детали в форме плоского круга, иногда квадрата, с большим центральным отверстием и рядом небольших отверстий под крепеж по периметру. Ряд изделий (краны, клапаны, задвижки) выпускается с фланцами на концах, но фланцы для газовых труб обычно приобретаются отдельно. Основной критерий выбора – соответствие диаметра основного отверстия фланца газового диаметру трубы.

Фланцы для газовых труб тем или иным способом крепятся к их торцам. Затем отрезки трубы или другие элементы газопровода, которые необходимо соединить, прижимаются друг к другу фланцами через уплотнительную прокладку. Отверстия под крепеж совмещаются, в них вставляют болты, шпильки. Чтоб обеспечить герметичное крепление с равномерным уплотнением по всему периметру, болты затягивают не последовательно, по кругу, а крест-накрест, сначала одну пару противолежащих друг другу, затем другую.

Фланцы для труб востребованы, поскольку позволяют создать разъемное соединение. Это важно, если трубопровод нуждается в обслуживании, ремонте, прочистке. Герметичность обеспечивают уплотнительные прокладки. Это соединение подходит для установки в трубопровод запорно-регулирующей арматуры, подключения к нему емкостей, оборудования.

Разновидности фланцев для труб

Фланцы для труб имеют разные конструктивные особенности:

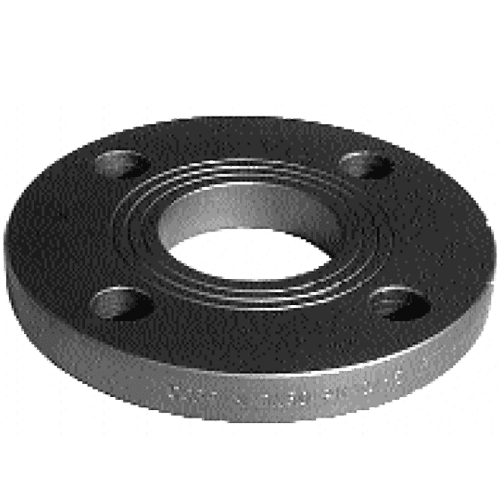

• плоские приварные, крепятся к основной трубе парой сварных швов;

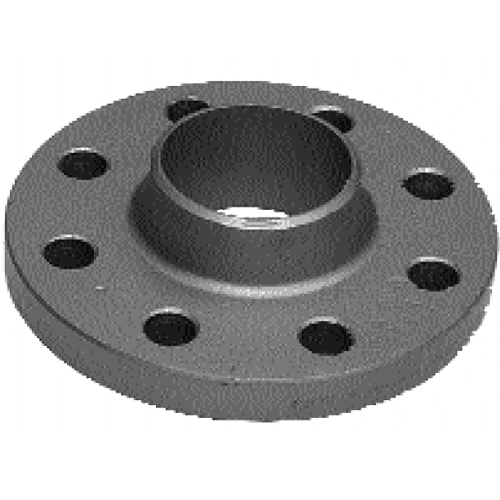

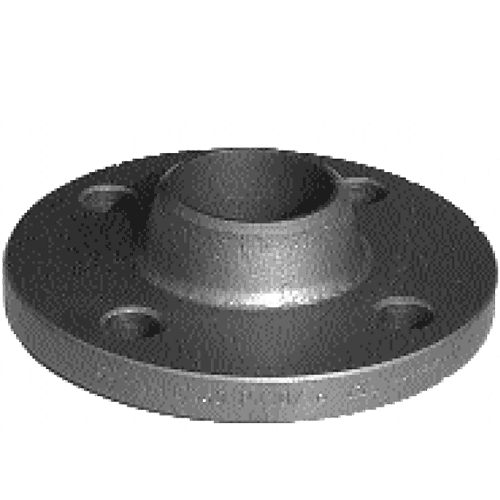

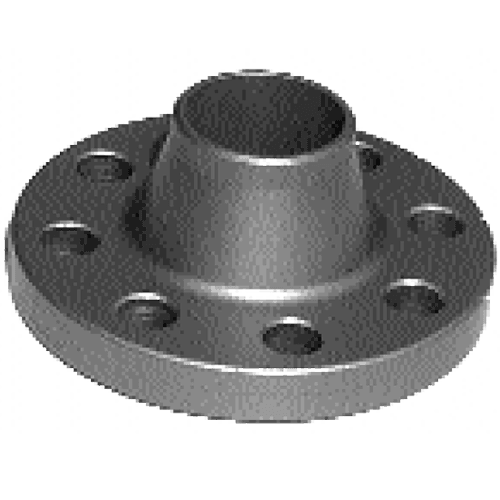

• воротниковые, с небольшим выступом-юбкой, который упрощает и ускоряет монтаж, поскольку достаточно одного сварного шва, обеспечивает более надежное соединение с трубой;

• свободные, из 2 частей – кольца, которое приваривается к трубе, и самого фланца, который легко монтируется и демонтируется.

Воротниковые детали дороже плоских за счет большего расхода металла и более сложной технологии производства, но удобнее в работе.

Фланцы для труб изготавливаются из разных сортов стали, чугуна. От материала зависят возможности использования с той или иной рабочей средой, диапазон рабочих температур. Каждый фланец для газовой трубы бренда COPRIM изготовлен из углеродистой стали А105, которая сохраняет свои свойства при температуре до 425°. Также фланцы газовые различаются номинальным давлением, по ANSI давление измеряется в фунт-силах на квадратный дюйм (psi). 1 psi приблизительно равен 0,069 бар, 150 psi соответствует 10,3 бар или 1,03 МПа. Номинальное давление (PN) указывается в кгс/см2, 1 кгс/см2=0,98 бар или 0,098 Мпа.

TESTRITE предлагает фланцы для газовых труб COPRIM, плоские и воротниковые, разного диаметра и класса давления.
