Фильтр-сепаратор газа пропан-бутан

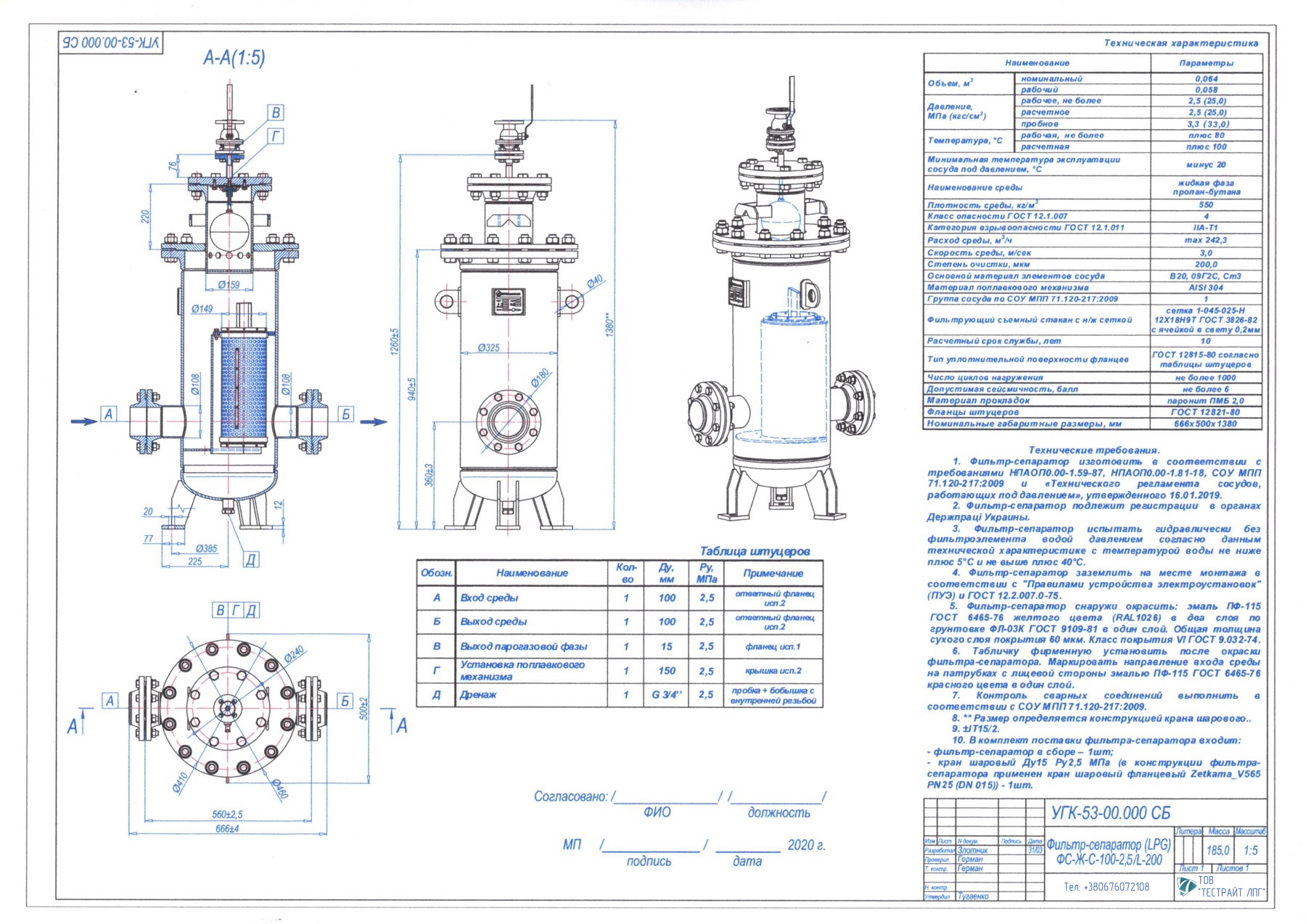

Фильтр-сепаратор для очистки газа пропан-бутан

КОД ТОВАРА: ФС-Ж-С-100-2,5/L-200

Техническая характеристика
Наименование Параметры
Объем, м3 номинальный 0,064
рабочий 0.058
Давление, МПа (кг с/см2) рабочее, не более 2.5 (25,0)
расчетное 2,5 (25,0)
пробное 3,3 (33,0)
Температура, °С рабочая, нс более плюс 80
расчетная плюс 100
Минимальная температура эксплуатации сосуда под давлением, °С минус 20
Наименование среды жидкая фаза пропан-бутана
Плотность среды, кг/м3 550
Класс опасности ГОСТ 12.1.007 4
Категория взрывоопасности ГОСТ 12.1.011 IIA-T1
Расход среды, м3 max 242,3
Скорость среды, м/сек 3,0
Степень очистки, мкм 200,0
Основной материал элементов сосуда В20, 09Г2С, Cm3
Материал поплавкового механизма AISI 304
Группа сосуда по СОУ МПП 71.120-217:2009 1
Фильтрующий съемный стакан с н/ж сеткой сетка 1-045-025-Н 12X18Н9Т ГОСТ 3826-82 с ячейкой в свету 0,2 мм
Расчетный срок службы, лет 10
Тил уплотнительной поверхности фланцев ГОСТ 12815-80 согласно таблицы штуцеров
Число циклов нагружения не более 1000
Допустимая сейсмичность, балл не более 6
Материал прокладок паронит ПМБ 2,0
Фланцы штуцеров ГОСТ 12821-80
Номинальные габаритные размеры, мм 666x500x1380
Технические требования
  1. Фильтр-сепаратор изготовить в соответствии с требованиями НПАОП0.00-1.59-87, НПАОП0.00-1.81-18, СОУ МПП 71.120-217:2009 и "Технического регламента сосудов, работающих под давлением", утвержденного 16.01.2019.

  2. Фильтр-сепаратор подлежит регистрации в органах Держпраці Украины.

  3. Фильтр-сепаратор испытать гидравлически без фильтроэлемента водой давлением, согласно данным технической характеристике с температурой воды не ниже плюс 5°С и не выше плюс 40°С.

  4. Фильтр-сепаратор заземлить на месте монтажа в соответствии с "Правилами устройства электроустановок" (ПУЗ) и ГОСТ 12.2.007.0-75.

  5. Фильтр-сепаратор снаружи окрасить: эмаль ПФ-115 ГОСТ 6465-76 желтого цвета (RAL1026) в два слоя по грунтовке ФЛ-03К ГОСТ 9109-81 в один слой. Общая толщина сухого слоя покрытия 60 мкм. Класс покрытия VI ГОСТ 9.032-74.

  6. Табличку фирменную установить после окраски фильтра-сепаратора. Маркировать направление входа среды на патрубках с лицевой стороны эмалью ПФ-115 ГОСТ 6465-76 красного цвета в один слой.

  7. Контроль сварных соединений выполнить в соответствии с СОУ МПП 71.120-217:2009.

  8. ** Размер определяется конструкцией крана шарового.

  9. ±IT15/2.

  10. В комплект поставки фильтра-сепаратора входит:

    • фильтр-сепаратор в сборе - 1 шт;

    • кран шаровый Ду15 Ру2,5 МПа (в конструкции фильтра-сепаратора применен кран шаровый фланцевый Zetkama_V565 PN25 (DN 015)) - 1 шт.

Таблица штуцеров
Обозначение Наименование Количество Ду, мм Ру, МПа Примечание
А Вход среды 1 100 2,5 ответный фланец
исп.2
Б Выход среды 1 100 2,5 ответный фланец
исп.2
В Выход парогазовой фазы 1 15 2,5 фланец исп. 1
Г Установка поплавкового механизма 1 150 2,5 крышка исп.2
Д Дренаж 1 G 3/4" 2,5 пробка + бобышка с внутренней резьбой
