Сепараторы газа для очистки

Дифференциальный клапан

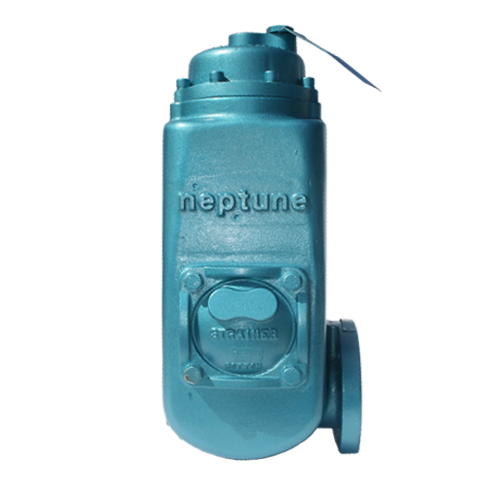

Neptune 4D-MT

Сепаратор газа
Сепаратор газа
Neptune 4D-MT

Сепаратор газа
Сепаратор газа

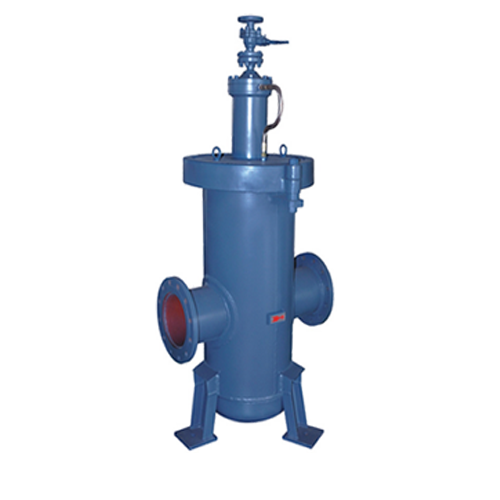

Yinuo Instrument

Фильтр-сепаратор газа пропан бутан
Фильтр-сепаратор газа
пропан бутан


Нефтегазосепаратор – важный элемент газоперекачивающих систем, это оборудование востребовано на газоперерабатывающих предприятиях, компрессорных станциях, распределяющих станциях. Сепаратор для очистки газа отделяет жидкую фазу от паровой, ряд моделей также отфильтровывает шлак, механические примеси, улавливает конденсат. Эти устройства, в зависимости от особенностей конструкции, сферы применения, обеспечивают требуемую чистоту газа, поддерживают оптимальное давление в системе, защищают части системы от повреждения механическими примесями, повышают точность показаний массометров, расходомеров.

Разновидности газовых сепараторов

Нефтегазосепаратор может представлять собой автономный агрегат, который устанавливается непосредственно в разрыв трубопровода. Другая разновидность сепаратора для очистки газа – узел сложного многофункционального комплекса. Для работы с сжиженными газами применяются собственно сепараторы, которые отделяют паровую фазу от жидкой, и сепараторы-фильтры, которые помимо этого задерживают механические примеси.

В зависимости от особенностей системы и рабочей среды применяются газовые сепараторы различной конфигурации и компоновки:

  • вертикальные, обеспечивают эффективную очистку при значительном содержании твердых примесей, удобны для работы с большими объемами;

  • горизонтальные, отличаются высокой производительностью, простотой монтажа, подходят для линий с непрерывным потоком сжатого газас незначительными примесями жидкости;

  • сферические, двух-трехфазные, эффективно отделяют небольшое количество жидкости.

Также различают устройства низкого, среднего и высокого давления. По принципу сепарации, технологии очистки сепараторы газа подразделяются на:

  • гравитационные, основаны на разнице в весе компонентов, простые, но громоздкие устройства;

  • инерционные, при резкой смене направления движения потока тяжелые частицы задерживаются на перегородках, сепарация многоступенчатая;

  • сетчатые (жалюзийные) трехсекционные, применяются для чистовой сепарации;

  • центробежные, инородные частицы удаляются за пределы камеры при вихревом вращении газа;

  • смешанного типа.

Принцип действия сепаратора газа

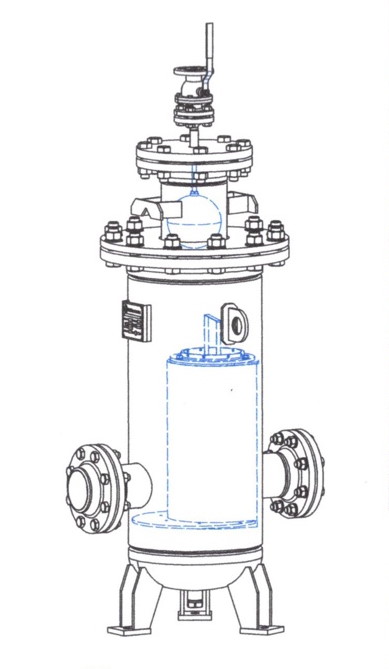

Газ, жидкость и твердые частицы (шлак) имеют разные физические характеристики, на этом различии и основан принцип действия газового сепаратора любого типа. Сепаратор газа смешанного типа состоит из таких секций:

  • первичной сепарационной, где от газового потока отделяется крупнодисперсионная жидкость;

  • осадительной (вторичной сепарационной), где под воздействием гравитации осаждается среднедисперсионная жидкость;

  • коагуляционная, система жаллюзийных насадок и проволочных сеток для задержания мелких капель, которые прошли предыдущие секции;

  • сборная, где вся отделенная жидкость накапливается для последующего удаления.

Купить сепараторы СУГ

Компания TESTRITE предлагает купить сепараторы пропан-бутана (СУГ), которые используются в сочетании с расходомерами. Благодаря сепарации в расходомер попадает только жидкая фаза, а паровая проходит дифференциальный клапан и возвращается в емкость. В ассортименте представлены такие модели газовых сепараторов:

  • Neptune 4D-MT с сетчатым фильтром;

  • сепараторы СУГ Yinuo Instrument , рассчитанные на давление 16, 25, 40, 64 бар, с присоединительными диаметрами от 40 до 800 мм;

  • сепараторы-фильтры Yinuo Instrument с аналогичными параметрами.

Также можно купить совместимые с сепараторами газа Neptune дифференциальные клапаны.
