Шаровый муфтовый кран ALFA 24K

Шаровой кран ALFA 24K PN 40-63 (бар)

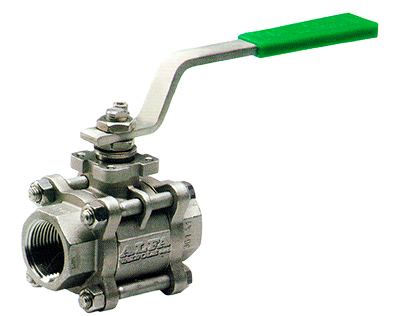

Кран Alfa
Основные параметры:

  • Класс давления PN 40-63

  • DN 6-100

  • Тип присоединения: резьбовое

Конструкция:

  • Полнопроходной или с зауженным проходом

  • Плавающий шар

  • Антистатическое устройство

  • Антивыбивная конструкция

Дополнительные возможности:

  • Удлинение рычага

  • Удлинение штока

  • Отверстие в шаре для выравнивания давления

  • Пожаробезопасная конструкция

  • Заполнение застойных зон над шаром

Габариты и присоединительные размеры
DN 06 10 15 20 25 32 40 50 65 80 100
" 1/4" 3/8" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" 2.1/2" 3" 4"
E 10 10 14 19 24 29 38 48 64 76 95
L (GAS/NPT) 50 60 75 80 90 110 120 140 185 205 240
L (B.W./S.W.)
M / R 145 / - 145 / - 150 / - 150 / - 185 / - 185 / - 275 / - 275 / - 380 / - 380 / - 440 / 500
H 53 53 84 87 95 99 118 125 143 149 185
h 40.5 40.5 52 54 69 72 95 101 122 127 151
P 25 25 33 36 43 48 63 67 82 88.5 105
A 38 38 47 53.5 61 67.5 82 96 120 184 216
C 20 20 26 31 35 42 52 64 90 100 125
I 15 20 24.5 24.5 27.5 34 34 38 47.5 52.5 57.5
f/t 8/5.7 8/5.7 10/6 10/6 12/8 12/8 16/10 16/10 22/14 22/14 30/18
02/02b 4/M5X40 4/M5X40 4/M6X50 4/M6X55 4/M8X65 4/M8X75 4/M10X90 4/M10X105 4/M12X135 4/M14X150 4/M14X180
Кг 0.42 0.45 0.76 0.98 1.43 2.00 3.50 5.30 11.30 15.00 25.00
PN 64 64 64 64 64 64 64 40 40 40 40
ISO 5211 F03 F03 F03 F03 F03 F03 F05 F05 F07 F07 F10
F M5 M5 M5 M5 M5 M5 M6 M6 M8 M8 M10
G 36 36 36 36 36 36 50 50 70 70 102
01 Корпус ASTM A216 WCB ASTM A351 CF8M
02 Винт 8.8 UNI 3740
(гальваниз.)
02b Гайка 6S UNI 3740
(гальваниз.)
03 Корпусный элемент ASTM A216 WCB ASTM A351 CF8M
04 Шток AISI 410 ASTM A479 F316
05 Шар ASTM A479 F304 ASTM A479 F316
06 Уплотнение шара R.P.T.F.E
07 Прокладка корпуса P.T.F.E + Графит P.T.F.E
08 Шайба P.T.F.E + Графит P.T.F.E
09 Крышка сальника CF9SMnPb36 UNI 4838
(гальваниз.) 		ASTM A479 F304
10 Рычаг Fe37 UNI 7070
(гальваниз.)
11 Гайка/Контргайка 6S UNI 3740
(гальваниз.)
12 Пружинная шайба 50CrV4 UNI 3545
(гальваниз.)
13 Ограничитель 8.8 UNI 3740
(гальваниз.)
14 Антистатическое устройство ASTM A479 F316
15 Кольцо штока VITON
