Игольчатый кран HNV Needle Valve 1-Valve Block Manifold

Игольчатый кран HNV 1-Valve Block Manifold

Ipsum
Ipsum
Ipsum

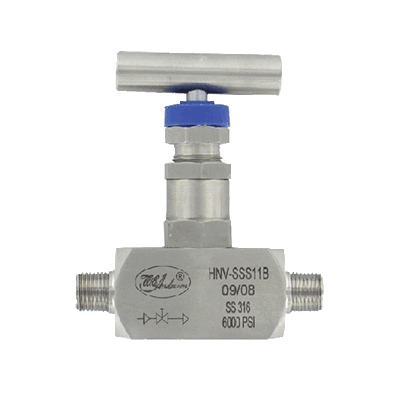

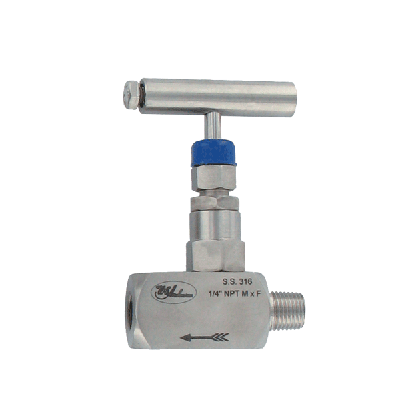

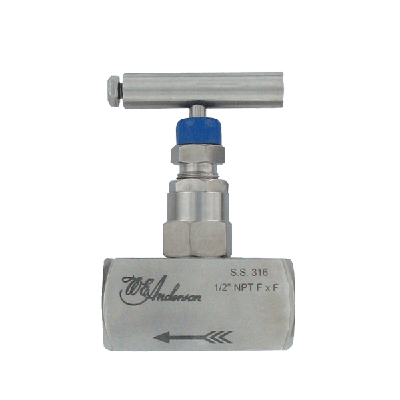

SERIES HNV Block Manifold - это игольчатый кран, который предназначен для изоляции приборов от жидкостей или газов. Серия клапанов имеет резьбу с большой площадью, чтобы обеспечить герметичность.

Соеденительные части - 316 SS и PTFE, что делает их идеальными для использования с агрессивными веществами. HNV был протестирован для обеспечения вибро и термо устойчивости. Корпус включает стопорный штифт, чтобы предотвратить случайное отсоединение крышки.

  • Назначение: газы и жидкости

  • Соеденения: NPT

  • Соеденительные материалы: 316 SS и PTFE уплотнение

  • Пределы давления:

    • 6000 фунтов на квадратный дюйм (431 бар) при 200 ° F (93 ° C)

    • 4000 фунтов на квадратный дюйм (276 бар) при 464 ° F (240 ° C)

  • Другие материалы: ручка: 316 SS

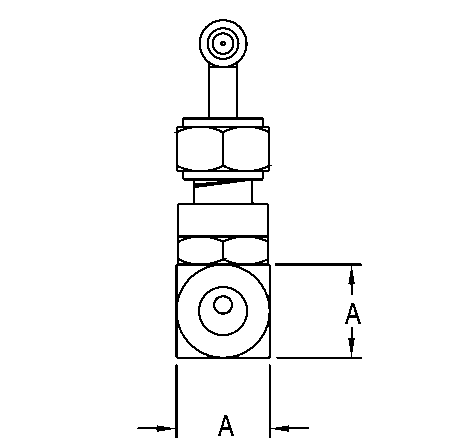

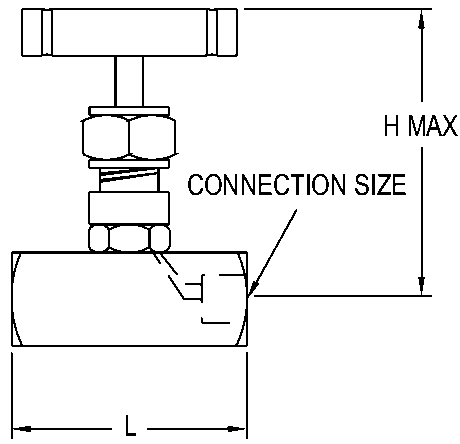

valve_chertesh valve_chertesh
Connection A
in [mm]		 L
in [mm]		 H
in [mm]
1/8 F x F - 1-31/32 [50.01] -
1/8 M x F 7/8 [22.3] 2-11/64 [55.17] 2-3/8 [60.33]
1/4 F x F - 2-3/8 [60.33] -
1/4 M x F 63/64 [25] 2-9/16 [65.09] 2-9/16 [65.09]
3/8 F x F - 2-3/8 [60.33] -
3/8 M x F 63/64 [25] 2-9/16 [65.09] 2-9/16 [65.09]
1/2 F x F - 2-9/16 [65.09] -
1/2 M x F 1-17/64 [32.15] 2-49/64 [70.25] 2-49/64 [70.25]
3/4 F x F - 2-61/64 [59.13] -
3/4 M x F 1-1/2 [38.10] 3-5/32 [80.17] 3-23/64 [85/33]
1 F x F - 3-23/64 [85.33] -
1 M x F 1-25/32 [45.24] 4-7/64 [104.38] 3-3/4 [95.25]

Назначение: кран для манометра

Стоимость: стоимость уточняйте
