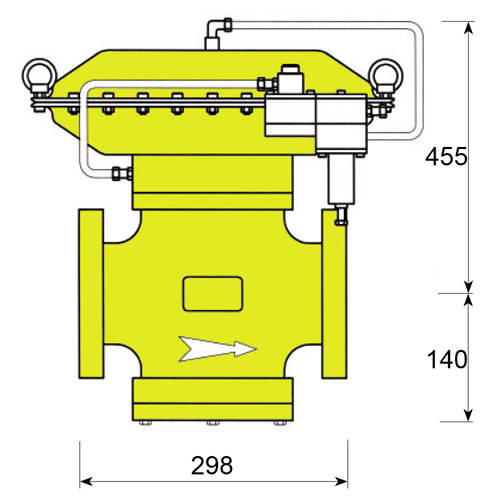

Регулятор давления газа PILOT DN80 3" Alfa 80 MP

КОД ТОВАРА: 2.60.12

ОСНОВНЫЕ ПАРАМЕТРЫ

• Диаметр присоединеия вход: DN50 (80 мм, 3”)

• Диаметр присоединеия выход: DN50 (80 мм, 3”)

• Максимальное давление на входе: 6 бар

• Диапазон регулирования выходного давления: 0.21 бар

• Класс точности закрытия рабочего клапана SG: 5%

• Сверхдавление закрытия SG: 5%

• Класс точности регулировки RG: до 2.5

• Рабочая температура окружающей среды: от -30°С до +60°С

КОМПЛЕКТ ПОСТАВКИ

• Промышленный регулятор выходного давления с пилотным управлением.

• Для работы с некорозийными предварительно отфильтроваными газами.

• Класс: регулятор давления газа пилотного действия НЗ (при разрыве мембраны закрывается)

• Автоматическая блокировка при разрыве мембраны

• Автоматическая блокировка при отсутствии подачи газа в контуре пилота(норма EN 334)

• Корпус: чугун/сталь

• Голова: сталь

• Мембрана: NBR

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

• отсекатель

• стальной корпус

Таблица расчета пропускной способности пилотируемого газового регулятора Alfa 80 MP (среднее давление) для природного газа.

P2 - давление на выходе	P1 - давление на входе
	0.3 бар	0.5 бар	1 бар	1.5 бар	2 бар	3 бар	4-8 бар
0.2 бар	835	1443	2403	3167	3869	4342	4342
0.3 бар	-	1227	2320	3124	3846	4704	4704
0.5 бар	-	-	2087	3003	3776	5177	5428
0.7 бар	-	-	1718	2826	3672	5137	6162
1 бар	-	-	-	2406	3432	5035	6449

Продукт изготовлен в Италии и протестирован, сертифицирован по нормам:

• 94/9/CE ATEX

• 97/23/EC PED

Стоимость: стоимость уточняйте
