Газовый регулятор ALFLUX DN50 с пилотируемым запуском для среднего и высокого давления
КОД ТОВАРА: 2.70.10
ОСНОВНАЯ ИНФОРМАЦИЯ:
Промышленный регулятор выходного давления с пилотным управлением.
Для работы с некорозийными предварительно отфильтроваными газами.
Автоматическая блокировка при разрыве мембраны
Автоматическая блокировка при отсутствии подачи газа в контуре пилота(норма EN 334)
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
-
блокировка
-
микропереключатели для указания положения штока
ТЕХНИЧСКИЕ ХАРАКТЕРИСТИКИ:
Возможность проведения полного технического обслуживания регулятора без демонтажа с трубопровода
Диаметр присоединеия: 50 мм (2”)
Максимальное давление на входе: 0,585 бар
Диапазон регулирования выходного давления: 0,725 бар /зависит от установленного пилота/
Коэфициент пропускной способности Cg: 2312
Сверхдавление закрытия SG: 13%
Класс точности RG: до 1
Рабочая температура окружающей среды: -30 +60°С

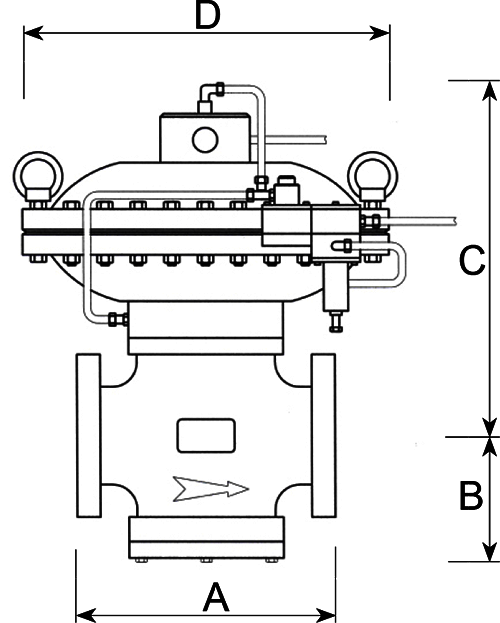

Геометрические размеры:
A-ANSI 150 4” : 254 мм
A-ANSI 300 4” : 267 мм
A-ANSI 600 4” : 286 мм
Размер А : 110 мм
Размер B : 440 мм
Размер C : 360 мм
МАТЕРИАЛЫ:
Корпус: плавленая сталь ASTM A352 LCC для класса ANSI 300 e 600
Голова: таль ASTM A105
Голова: сталь ASTM A105
Седло: AISI 416Б
Мембрана: NBR
Уплотнительные кольца: сталь + твердая резина
Соединительные фитинги: нитрильный каучук согласно DIN 2353 углеводородная оцинкованная сталь
Таблица расчета пропускной способности пилотируемого газового регулятора ALFLUX DN50 для природного газа:
| P2 - давление на выходе | P1 - давление на входе | ||||||||
| 5 бар | 8 бар | 12 бар | 16 бар | 20 бар | 25 бар | 30 бар | 35-80 бар | ||
|---|---|---|---|---|---|---|---|---|---|
| 2 бар | 4241*5301 | 4241*5301 | 4241*5301 | 4241*5301 | 4241*5301 | 4241*5301 | 4241*5301 | 4241*5301 | |
| 4 бар | 5029*6235 | 7068*8835 | 7068*8835 | 7068*8835 | 7068*8835 | 7068*8835 | 7068*8835 | 7068*8835 | |
| 8 бар | - | - | 12723*13580 | 12723*15904 | 12723*15904 | 12723*15904 | 12723*15904 | 12723*15904 | |
| 12 бар | - | - | - | 16241*18378 | 18378*22972 | 18378*22972 | 18378*22972 | 18378*22972 | |
| 15 бар | - | - | - | 9026*9928 | 20146*22160 | 22619*28274 | 22619*28274 | 22619*28274 | |
| 20 бар | - | - | - | - | - | 23051*25356 | 32851*36136 | 32851*36136 | |
| 25 бар | - | - | - | - | - | - | 25646*28210 | 36403*40043 | |
| *регулятор может достигать указанных значений, при условии что скорость на выходе доходит до 250 м/с | |||||||||
Продукт изготовлен в Италии и протестирован, сертифицирован по нормам:
-
94/9/CE ATEX
-
97/23/EC PED
