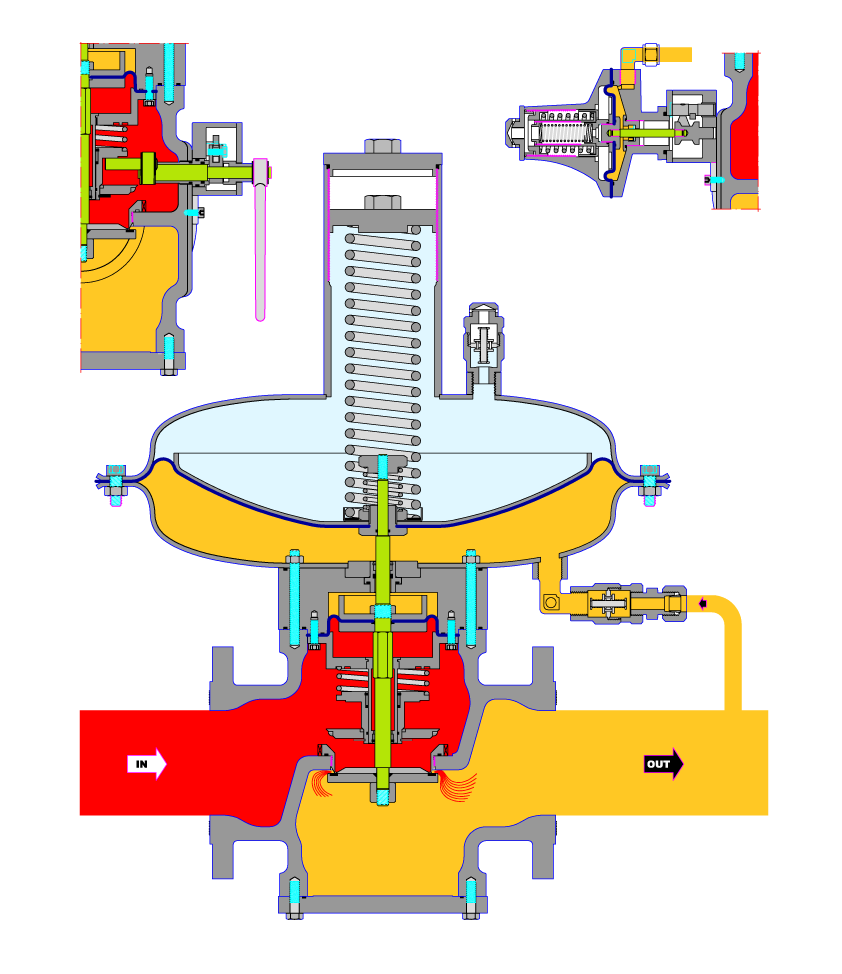

Регулятор давления газа ALFA 80 BP

КОД ТОВАРА: 2.53.10

Давление на входе: P1 = 0.2-6 бар
Давление на выходе: P2 = по запросу (16-320 мбар)
Рабочая температура:
- корпус сталь: от -40°С до +60°С
- корпус чугун: от -30°С до +60°С
Класс точности закрытия рабочего клапана: SG 10%
Класс точности регулировки: RG до 5
Соединение на входе: фланец DN 80
Соединение на выходе: фланец DN 80
Вес: 58 кг

Тарировка пружин регулятора COPRIM Alfa 80 BP для низкого давления
диаметр	диапазон давления	пружина
7	38 ÷ 76 мбар	•••••
8	65 ÷ 130 мбар	•••••
9	110 ÷ 180 мбар	•••••
10	150 ÷ 250 мбар	•••••
11	200 ÷ 350 мбар	•••••

Корпус: чугун/сталь, порошковая окраска
Алюминиевая литая головка, порошковая окраска
Резиновое уплотнение NBR o HNBR
Мембраны из резиновой ткани
По запросу заказчика комплектуются ПЗК BLC10
В стандартном исполнении предназначен для коррозийных газов: METANE, LPG, NITROGEN…

Под заказ, специальное исполнение для: BIOGAS, OXIGEN, AMMONIA

Таблица расчета пропускной способности для природного газа.
^{все данные в таблице получены
опытным путем при нагрузке на регулятор 80%}

выход	0.2	0.3	0.5	1	1.5	2	3	4 - 6
выход	вход
25	886	1111	1470	2179	2782	2782	2782	2782
50	830	1071	1445	2169	2794	2850	2850	2850
100	695	981	1391	2146	2783	2985	2985	2985
150	503	869	1328	2119	2769	3121	3121	3121
200		726	1255	2089	2754	3257	3257	3257
300			1066	2017	2717	3344	3528	3528

Таблица расчета пропускной способности для пропан - бутана.
^{все данные в таблице получены
опытным путем при нагрузке на регулятор 80%}

выход	0.2	0.3	0.5	1	1.5	2	3	4 - 5
выход	вход
25	1258.1	1577.6	2087.4	3094.2	3950.44	3950.44	3950.44	3950.4
50	1178.6	1520.8	2051.9	3080	3967.48	4047	4047	4047
100	986.9	1393	1975.2	3047.3	3951.86	4238.7	4238.7	4238.7
150	714.26	1234	1885.8	3009	3931.98	4431.82	4431.82	4431.8
200		1030.9	1782.1	2966.4	3910.68	4624.94	4624.94	4624.9
300			1513.7	2864.1	3858.14	4748.48	5009.76	5009.8

Стоимость: стоимость уточняйте

^{предохранительно-запорный клапан в комплекте}
