Регулятор давления газа ALFA 50 MP

Газовый регулятор COPRIM Alfa 50 MP среднее давление

Ipsum

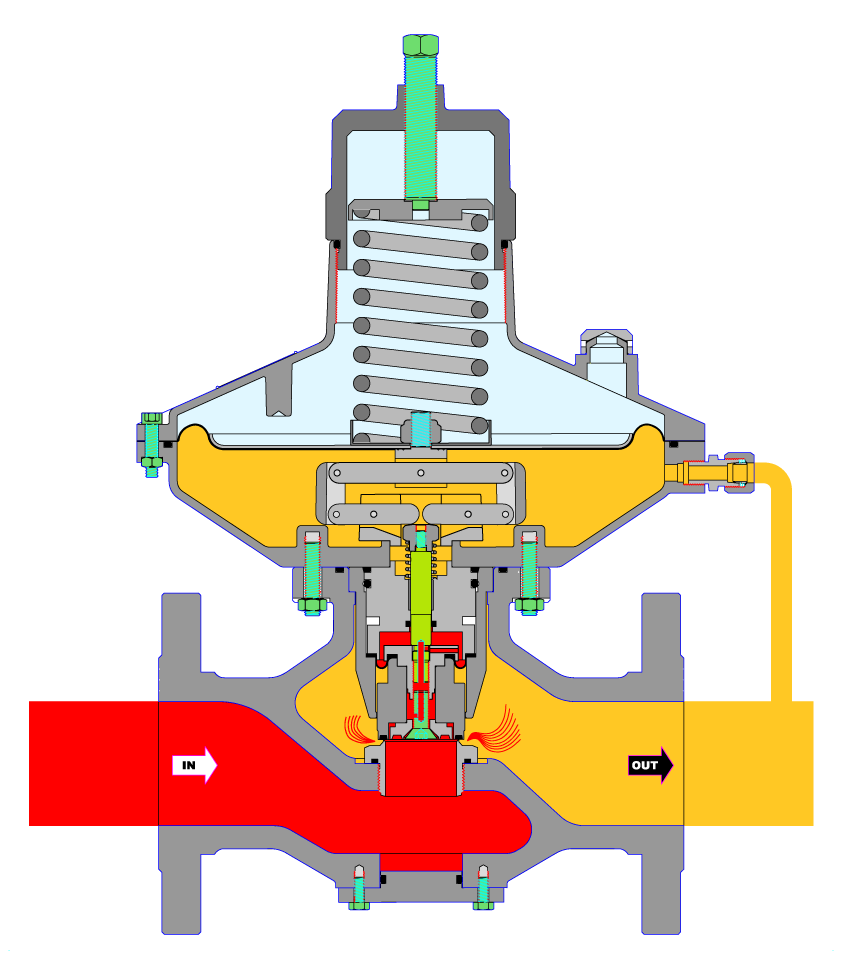

ALFA 40-50

КОД ТОВАРА: 2.50.52

ОСНОВНЫЕ ПАРАМЕТРЫ:

  • Давление на входе: P1 = 0.5-5 бар

  • Давление на выходе: P2 = по запросу (110-320 мбар)

  • Рабочая температура:

    • корпус сталь: от -40°С до +60°С

    • корпус чугун: от -30°С до +60°С

  • Класс точности закрытия рабочего клапана: SG 10%

  • Класс точности регулировки: RG до 5

  • Соединение на входе: фланец DN 50

  • Соединение на выходе: фланец DN 50

  • Вес: 19 кг

Тарировка пружин регулятора COPRIM Alfa 50 MP для среднего давления
диаметр диапазон давления пружина
7 110 ÷ 320 мбар белый
КОМПЛЕКТ ПОСТАВКИ

  1. Корпус: чугун/сталь, порошковая окраска

  2. Алюминиевая литая головка, порошковая окраска

  3. Резиновое уплотнение NBR o HNBR

  4. Мембраны из резиновой ткани

  5. По запросу заказчика комплектуются ПЗК BLC10

  6. В стандартном исполнении предназначен для коррозийных газов: METANE, LPG, NITROGEN…

Под заказ, специальное исполнение для: BIOGAS, OXIGEN, AMMONIA

Таблица расчета пропускной способности для природного газа.
все данные в таблице получены опытным путем при нагрузке на регулятор 80%

выход вход
0.3 0.5 1 1.5 2 3 4 - 8
0.11 228 323 499 647 785 1051 1176
0.15 202 308 492 644 784 1051 1219
0.20 168 291 485 640 782 1051 1272
0.30 248 469 631 777 1051 1378

Таблица расчета пропускной способности для пропан - бутана.
все данные в таблице получены опытным путем при нагрузке на регулятор 80%

выход вход
0.3 0.5 1 1.5 2 3 4 - 8
0.11 323.76 458.66 708.58 918.74 1114.7 1492.4 1669.9
0.15 286.84 437.36 698.64 914.48 1113.3 1492.4 1731
0.20 238.56 413.22 688.7 908.8 1110.4 1492.4 1806.2
0.30 352.16 665.98 896.02 1103.3 1492.4 1956.8

Стоимость:   стоимость уточняйте

предохранительно-запорный клапан в комплекте
