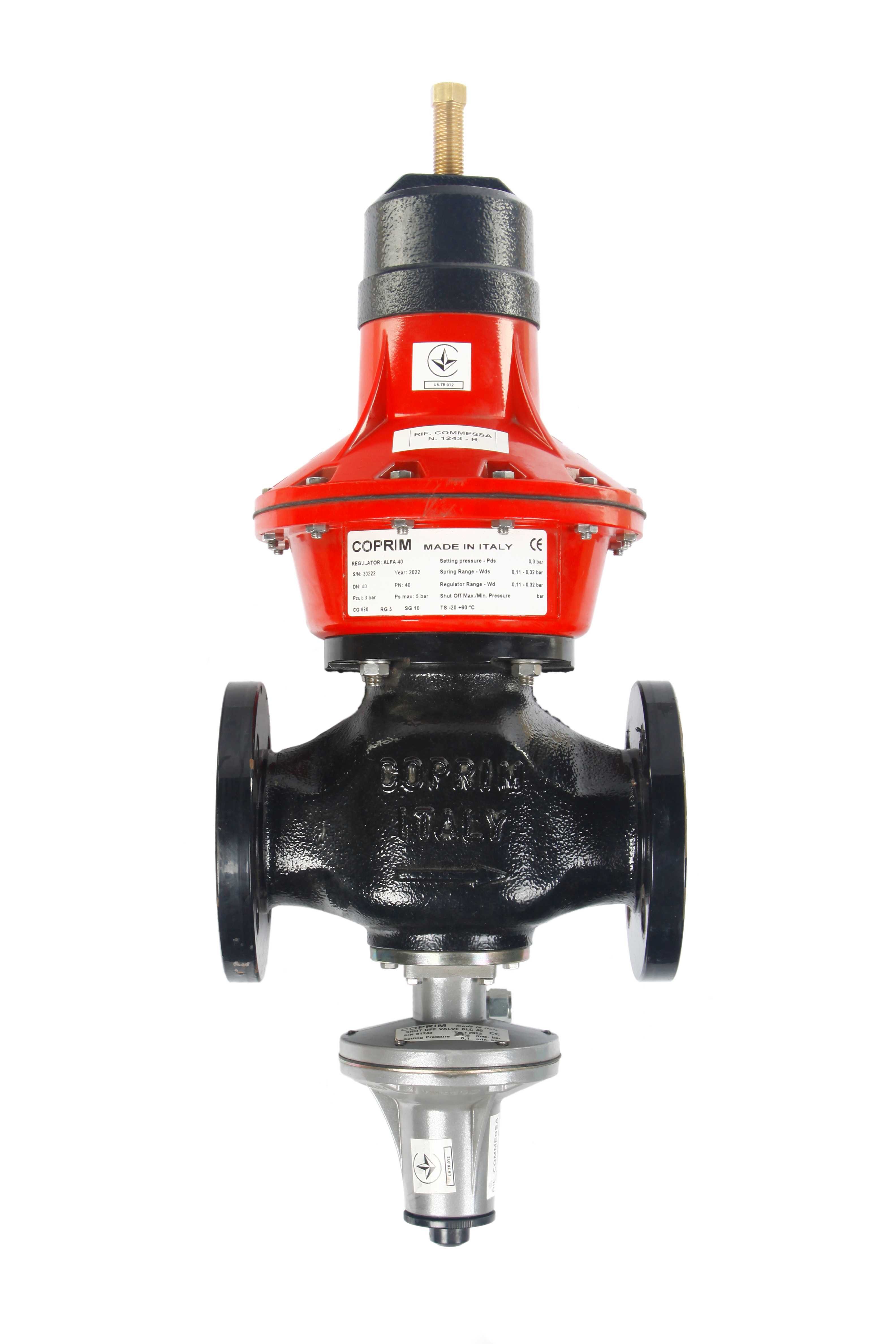

Регулятор давления газа ALFA 40 AP

КОД ТОВАРА: 2.50.45

Давление на входе: P1 = max 18 бар
Давление на выходе: P2 = по запросу (0.31-4 бар)
Рабочая температура:
- корпус сталь: от -40°С до +60°С
- корпус чугун: от -30°С до +60°С
Класс точности закрытия рабочего клапана: SG 10%
Предохранительно збросной клапан (ПЗК) BLC 10
Класс точности регулировки: RG до 5
Соединение на входе: фланец DN 40
Соединение на выходе: фланец DN 40
Вес: 19 кг

Тарировка пружин регулятора COPRIM Alfa 40 AP для высокого давления
диаметр	диапазон давления	пружина
7	0.3 ÷ 0.75 бар	белый
7.5	0.58 ÷ 0.9 бар	зеленый
8	0.85 ÷ 1.25 бар	черный
9	1.1 ÷ 2 бар	серый
10	18 ÷ 54 бар	пурпурный

КОМПЛЕКТ ПОСТАВКИ

Корпус: чугун/сталь, порошковая окраска
Алюминиевая литая головка, порошковая окраска
Резиновое уплотнение NBR o HNBR
Мембраны из резиновой ткани
По запросу заказчика комплектуются ПЗК BLC10
В стандартном исполнении предназначен для коррозийных газов: METANE, LPG, NITROGEN…

Под заказ, специальное исполнение для: BIOGAS, OXIGEN, AMMONIA

Таблица расчета пропускной способности для природного газа.
^{все данные в таблице получены
опытным путем при нагрузке на регулятор 80%}

выход	2	3	4	5	8	10	12 - 18
выход	вход
0.5	488	670	841	1009	1017	1017	1017
1	444	651	834	1008	1357	1357	1017
1.5	348	611	814	998	1514	1696	1696
2		540	777	977	1513	1851	2035
3			622	888	1489	1844	2714
4				696	1433	1816	2861

Таблица расчета пропускной способности для пропан - бутана.
^{все данные в таблице получены
опытным путем при нагрузке на регулятор 80%}

выход	2	3	4	5	8	10	12 - 18
выход	вход
0.5	693	951	1194.2	1432.8	1444.1	1444.1	1444.1
1	630.5	924	1184.3	1431.4	1926.9	1926.9	1444.1
1.5	494.2	868	1155.9	1417.2	2149.9	2408.3	2408.3
2		767	1103.3	1387.3	2148.5	2628.4	2889.7
3			883.24	1261	2114.4	2618.5	3853.9
4				988.32	2034.9	2578.7	4062.6

Стоимость: стоимость уточняйте

^{предохранительно-запорный клапан в комплекте}
