Регулятор давления газа FL25

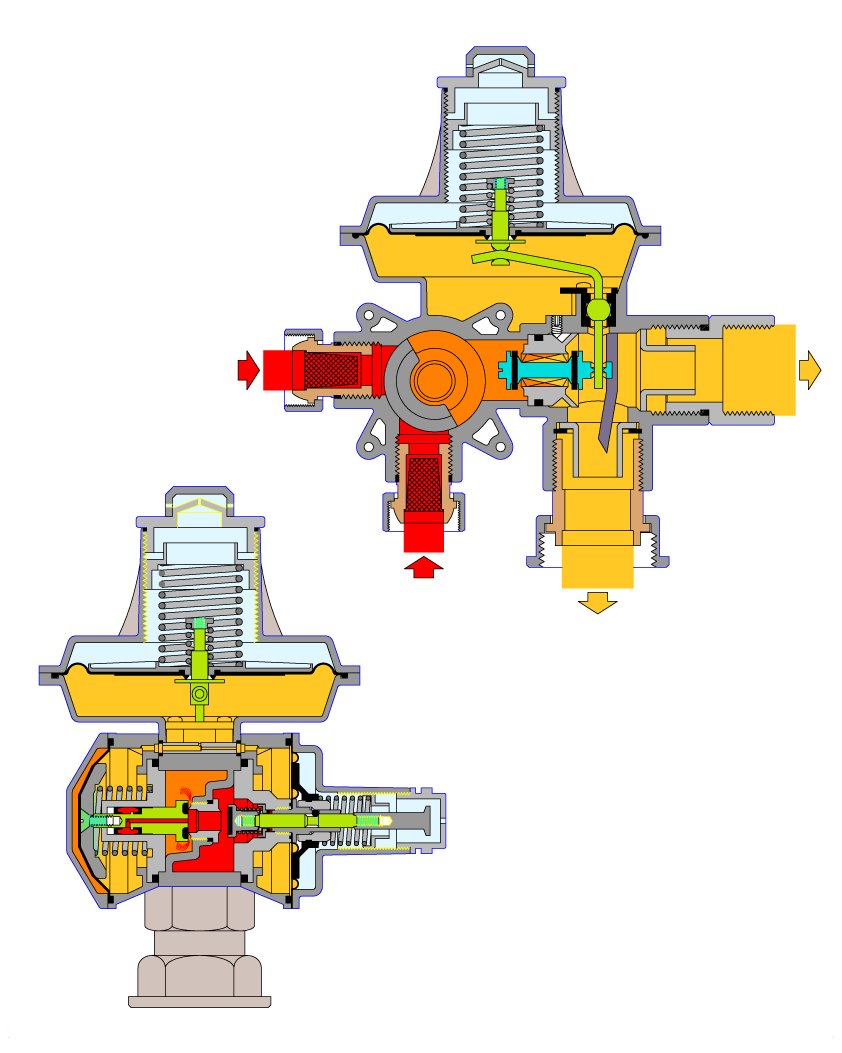

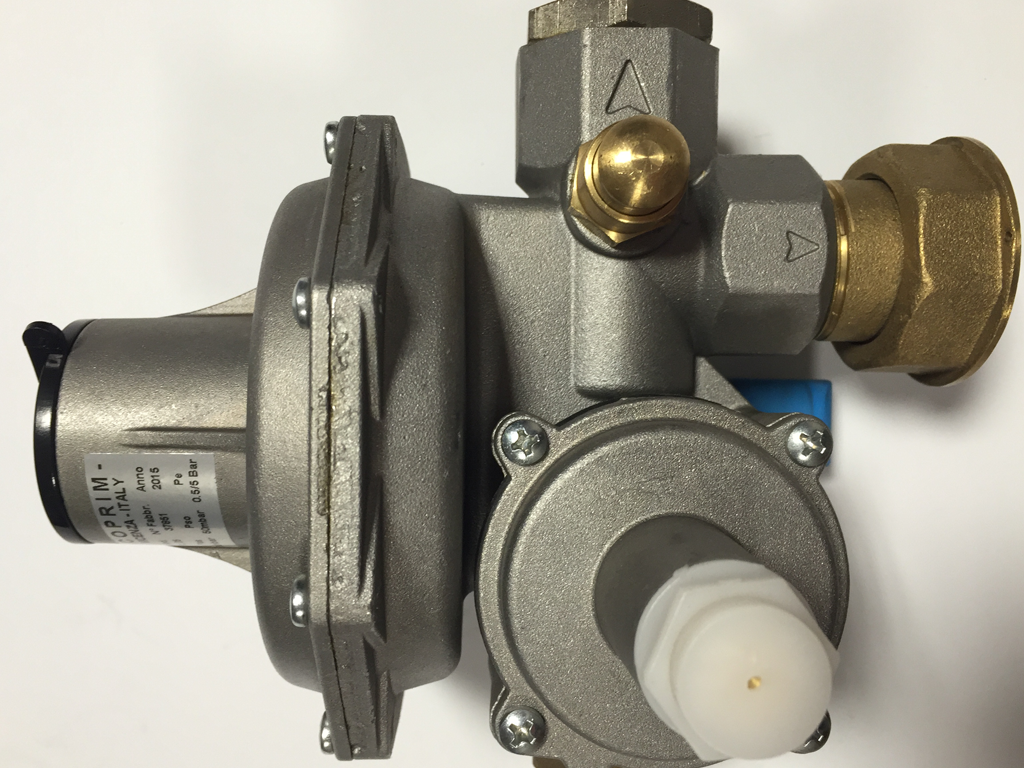

Двухступенчатый регулятор давления газа COPRIM FL25

КОД ТОВАРА: 2.47.20

FL25 исполнение A
стандарт, 90°

присоединения
вход 3/4"
выход 1"1/4

FL25 исполнение B
U-образный

присоединения
вход 3/4"
выход 1"1/4

FL25 исполнение C
линейный

присоединения
вход 1"
выход 1"

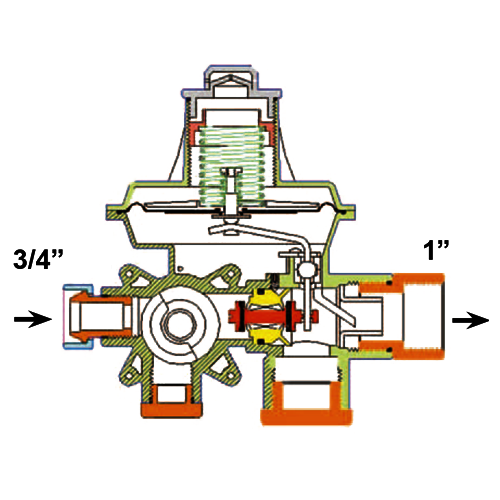

FL25 исполнение D
линейный

присоединения
вход 3/4"
выход 1"

Преддомовой регулятор выходного давления газа позволяет достигать повышенного уровня стабильности регулируемого давления даже с чувствительными колебаниями давления на входе.

РАБОЧАЯ СРЕДА:

Природный газ, сжиженный углеводородный газ

ОСНОВНЫЕ ПАРАМЕТРЫ:

Давление на входе: 0,2-6 бар
Давление на выходе: от 15 до 50 мбар
Рабочая температура: -30 + 60 °C
Класс точности регулировки: RG 5
Класс точности закрытия ПЗК: SG 15

ОСОБЕННОСТИ КОНСТРУКЦИИ:

Фильтр на входе
Запорный клапан на максимальое давление
Запорный клапан на минимальное давление
Предохранительно сбросной клапан (ПСК)

МАТЕРИАЛЫ:

Корпус: алюминий UNI 5076
Крышка: алюминий UNI 5076
Гнезда: латунь
Соединения/фитиинги: латунь
Прокладки: NBR
Мембрана: NBR

Таблица расчета пропускной способности:

Давление на входе P1 (бар)	Давление на выходе P2=20 (мбар) Природный газ (м.куб/час)	Давление на выходе P2=35 мбар СУГ (кг/час)
0,2	13	18,5
0,3	17	24
0,4	20	28
0,5	27	37
1-2-3-4-5-6	27	37
