Электромагнитный клапан Series D50 / D51 / D52 / D53

Электромагнитный клапан Series D50 / D51 / D52 / D53 (Трех и пятиходовой)

ЭМ клапан

КОД ТОВАРА:

D50.D - Одинарный соленоид, моностабильный

D50.D-3/2 - Нормально закрытый

D50.D-3/2 - Нормально открытый

D51.D-5/2 - Двойной соленоид, бистабильный

D51.D-3/2 - Двойной соленоид, бистабильный

D52.D-5/3 - Двойной соленоид, бистабильный с закрытыми центрами

D53.D-5/3 - Двойной соленоид, бистабильный с открытыми центрами

ОСНОВНЫЕ ПАРАМЕТРЫ

  1. Подключение: 1/4"

  2. Рабочее давление: 3 10 Бар

  3. Потребляемая мощность: Постоянного тока 11W

  4. Потребляемая мощность: Переменного тока 11VA (Пусковой 28VA)

  5. Стандартные напряжения:

    • Переменного тока АС~ 12, 24, 48, 110, 115, 125, 220, 240 V 50/60hz;

    • Постоянного тока DC= 12, 24, 48, 110, 115, 125, 220, 240 V;

  6. Температурный режим:

    • T6 или T5 (-20 +40 °C),

    • T5 или T4 (-20 +55 °C),

    • T5 или T4 (-60 +60 °C)

  7. Гермоввод:

    • 1/2" Gk UNI-6125 (стандарт),

    • 1/2" NPT. ISO M20X1.5 (по запросу)

  8. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.

  9. Обмотка, класс проволоки: H (180 ° C)

  10. Класс защиты: Водонепроницаемый IP-65, Ex клас - Ex-d II 1G/2GDc (IIB или IIC)

  11. Режим: Непрерывная (С.И.) 100% ED

  12. Допустимое отклонение напряжения: ± 10%

  13. Электрическая изоляция:> 1000 МОм

  14. Диэлектрическая прочность:> 2000 В/1'

МОДИФИКАЦИИ
ЭМ клапан

D 50 D - Одинарный соленоид, моностабильный

ЭМ клапан

D 51 D 5/2 - Двойной соленоид, бистабильный

ЭМ клапан

D 52 D 5/3 - Двойной соленоид, бистабильный с закрытыми центрами

ЭМ клапан

D 53 D 5/3 - Двойной соленоид, бистабильный с открытыми центрами

ЭМ клапан

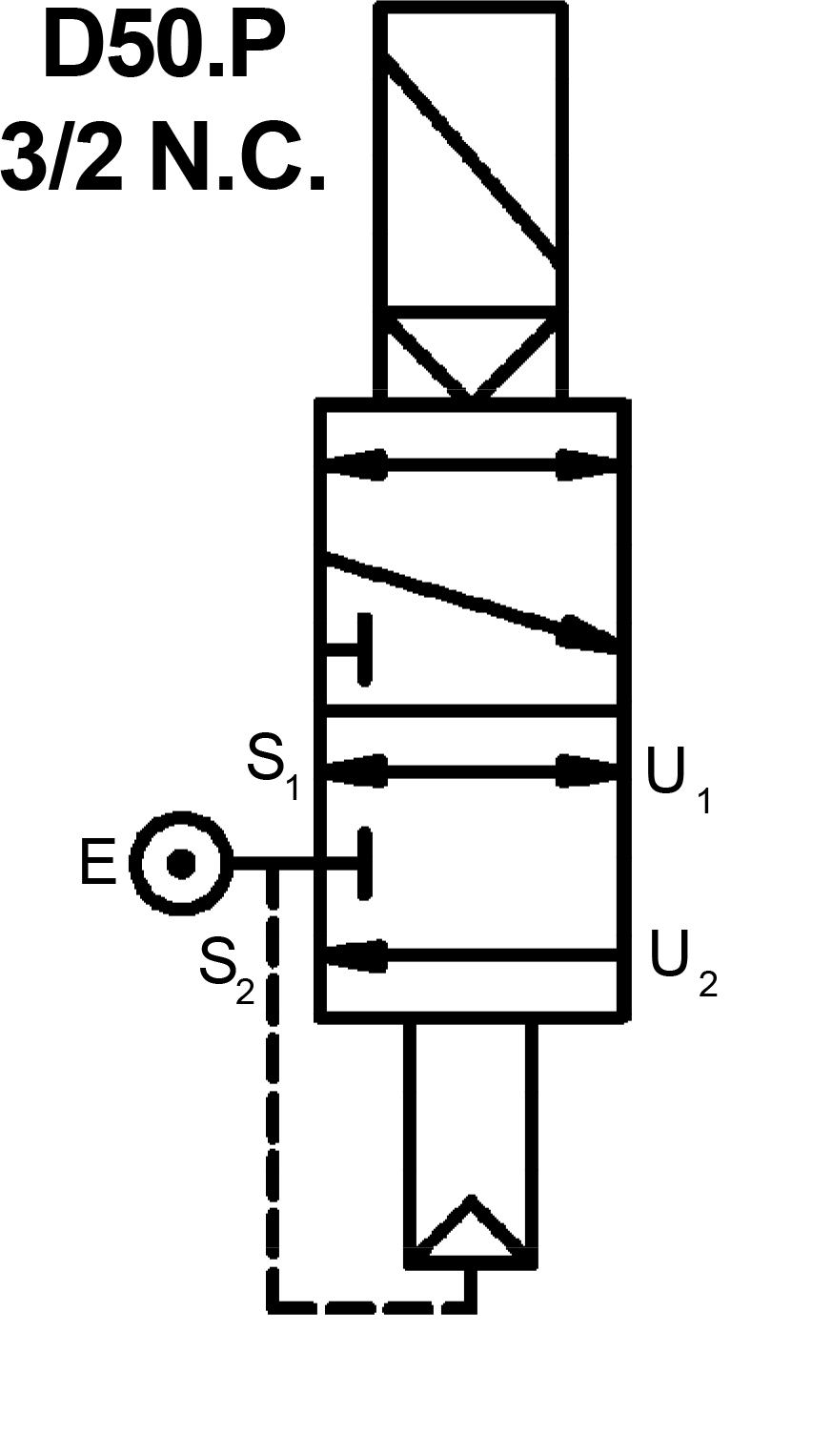

D 50 D 3/2 - Нормально закрытый

ЭМ клапан

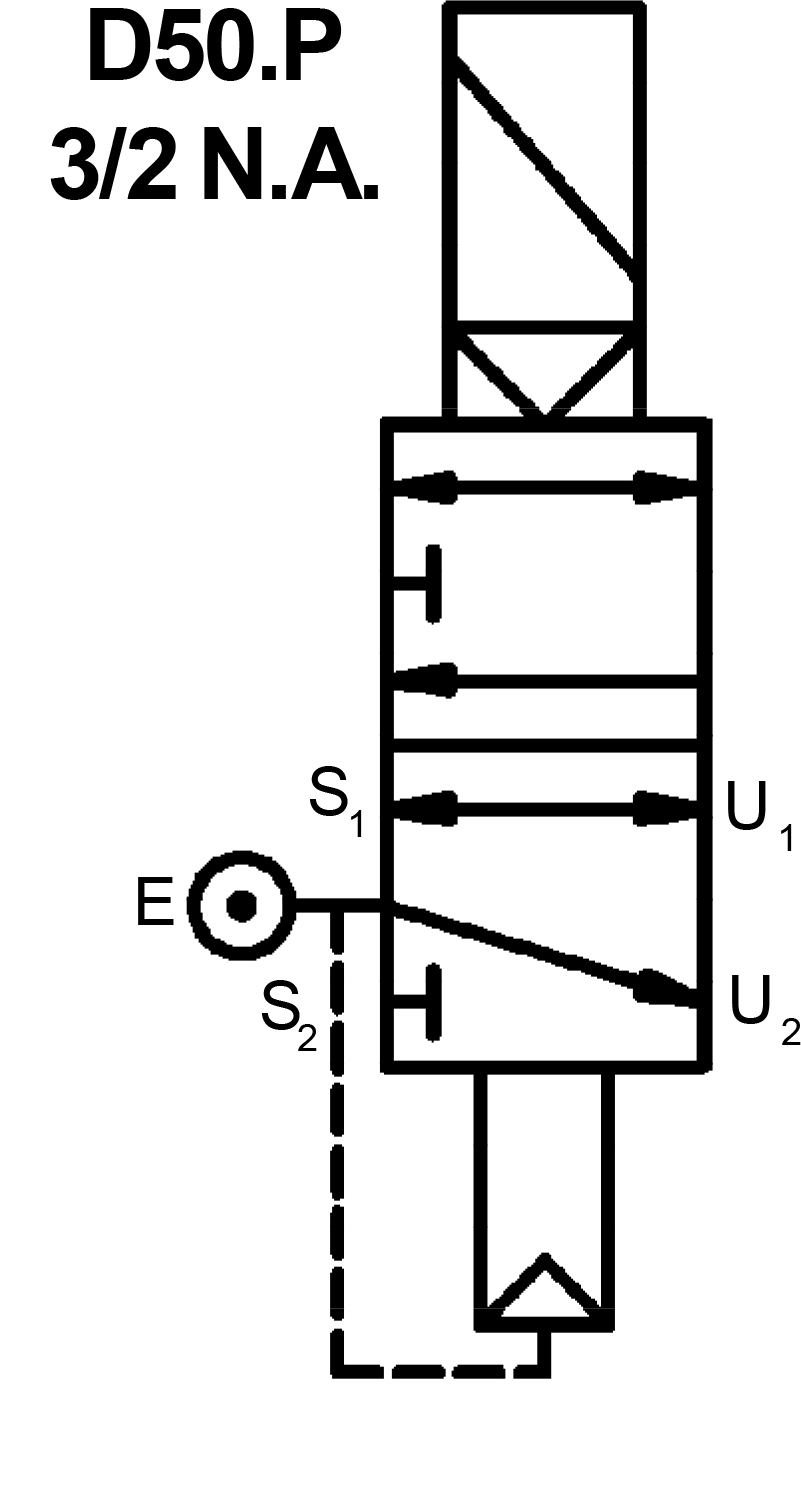

D 50 D 3/2 - Нормально открытый

ЭМ клапан

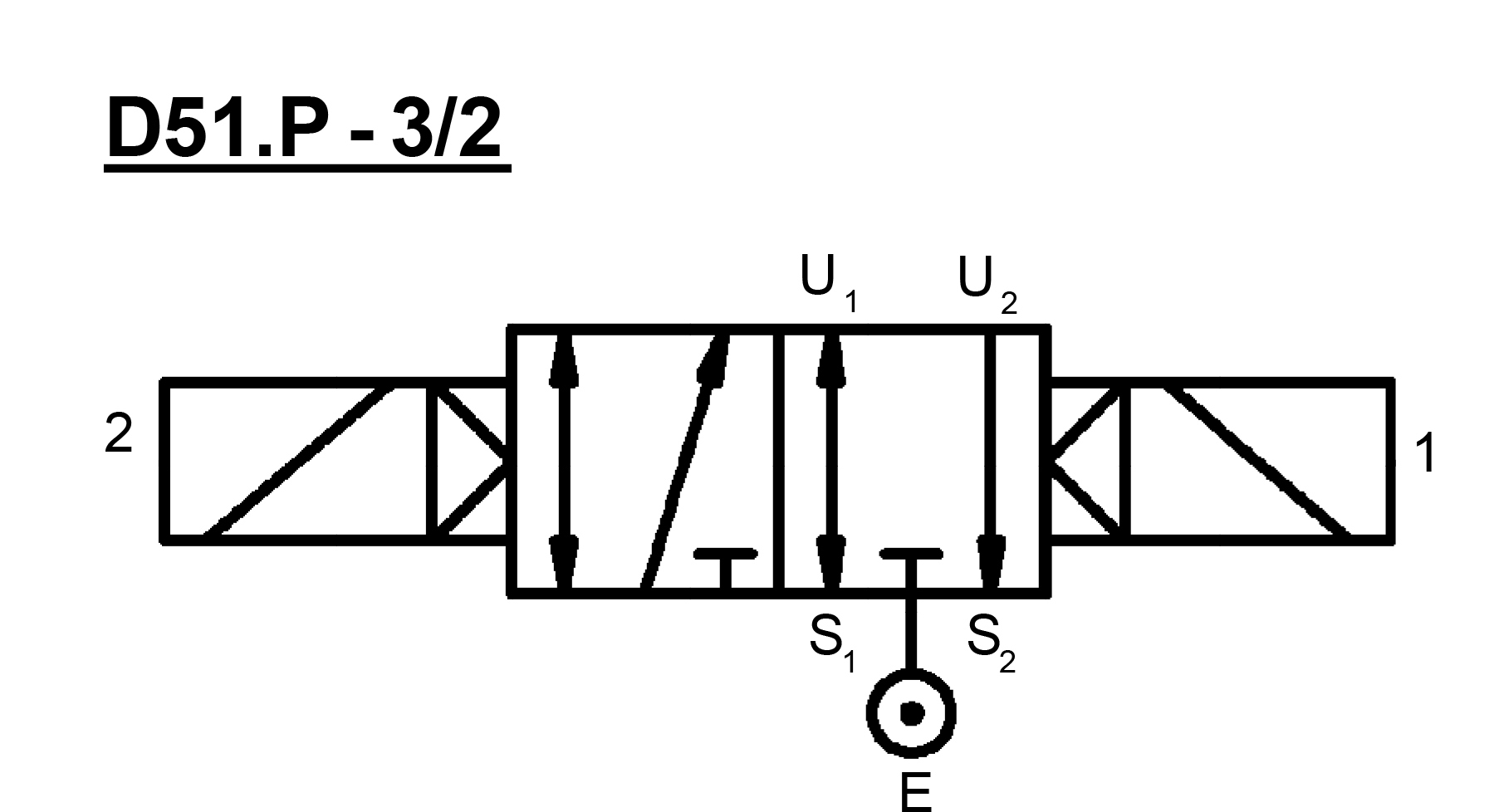

D 51 D 3/2 - Двойной соленоид, бистабильный

ЭМ клапан

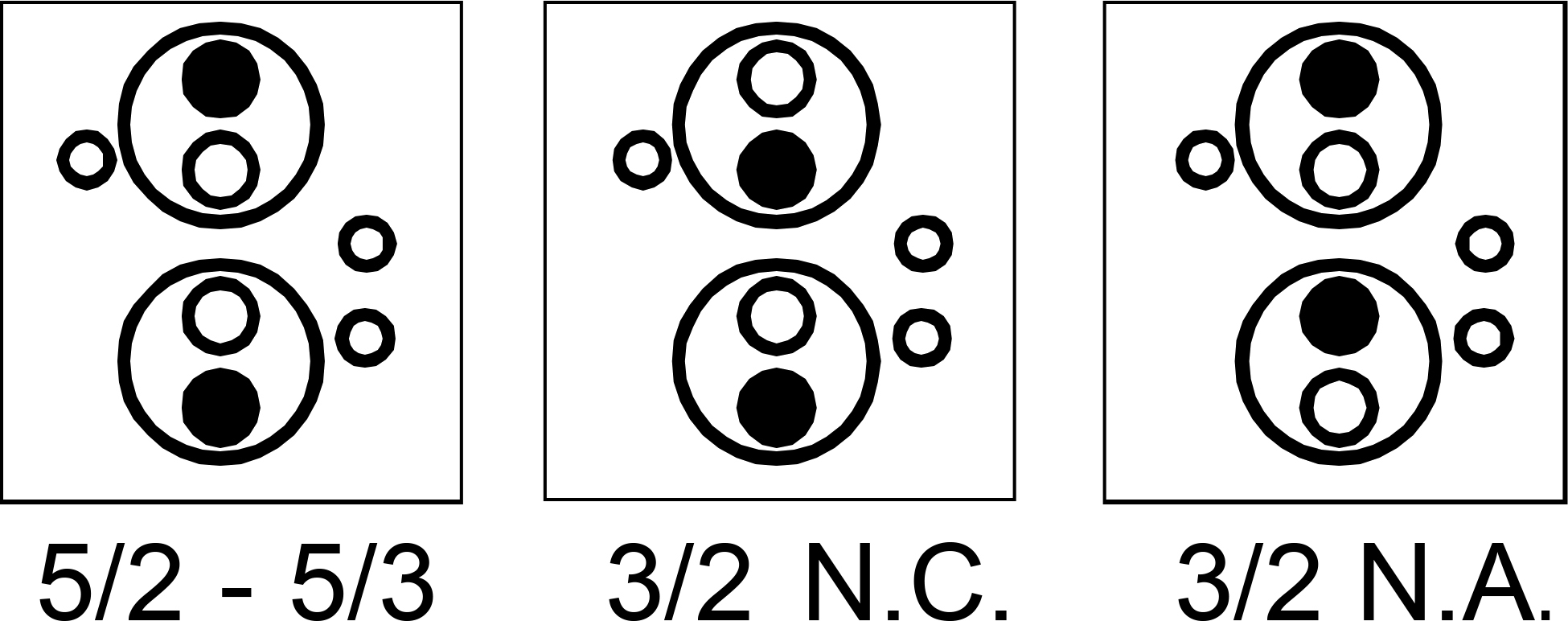

Схема подключений

Конвертация 5/3 проходных путей может быть осуществена за счет смены позицый при выходе из соленоида, как указано на схеме.

ОПИСАНИЕ

Двух позиционный электромагнитный клапан прямого действия с возвратной пружиной. Подходит для газообразных и жидких сред совместимых с материалами корпуса / уплотнения.

Материалы: Кованая латунь, никелированная латунь или корпус из нержавеющей стали. Из нержавеющей стали внутренние детали. Из нержавеющей стали пружины. Ориентированность соленоида - 360 ° градусов. Монтируется в любом положении.


Стоимость: стоимость уточняйте
