Пневматические клапана для газа

Пневмо клапан для газа - альтернатива электромагнитным клапанам прямого действия. Пневматические клапана для газа управляются давлением сжатого воздуха или самой рабочей среды. Они позволяют оперативно перекрывать подачу газа, регулировать ее, многоходовые модели – перенаправлять поток.

Принцип действия пневматического газового клапана

Существуют клапаны для газа с пневмоприводом и встроенным электромагнитным (пилотным) клапаном. В таких устройствах нормально открытого типа при открытии пилотного клапана воздух или рабочая среда подается под мембрану и открывает основной затвор. Когда ток отключается, закрывается электромагнитный клапан, прекращается подача воздуха под мембрану, его давление рассеивается и мембрана опускается, закрывая канал прохождения газа. Если пневматический клапан для газа нормально закрытый, при подаче напряжения на катушку воздух подается в область над мембраной, прижимает ее и закрывает клапан. И наоборот, отключение напряжения приводит к снижению воздушного давления над мембраной и открытию клапана.

Также пневматические клапана для газа могут оснащаться ручным запорным элементом. Прижатие мембраны управляется через шпиндель путем вращения вентиля.

Разновидности пневмо клапанов для газа

Пневматические клапана для газа в зависимости от типа запорного элемента могут быть поршневыми и мембранными. Также устройства подразделяются на:

• нормально открытые (с подачей воздуха под мембрану, поршень) и нормально закрытые (давление на мембрану, поршень сверху);

• с приводом одностороннего и двустороннего действия, моностабильные и бистабильные;

• среди двухприводных бистабильных клапанов с пневмоприводом выделяются модели с закрытыми и открытыми центрами, в первых без давления все центральные отверстия клапана закрыты.

Различие между разными моделями пневматических газовых клапанов заключается также в количестве ходов (входных и выходных отверстий), рабочем и дифференциальном давлении, на которое они рассчитаны, размерах, диаметре и способе присоединения, материале корпуса и уплотнений. Также существуют пневмоклапаны для разных сред, с различными диапазонами температуры окружающей и рабочей среды.

Купить пневматический газовый клапан

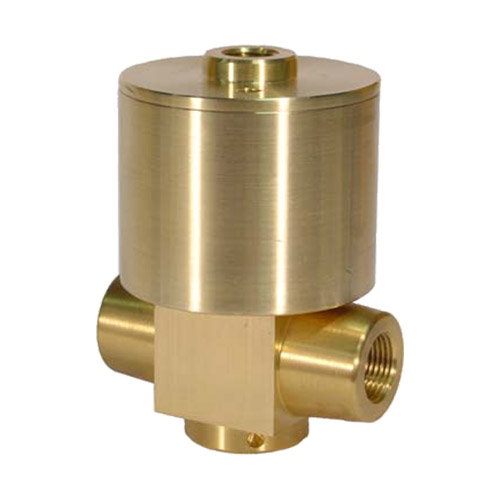

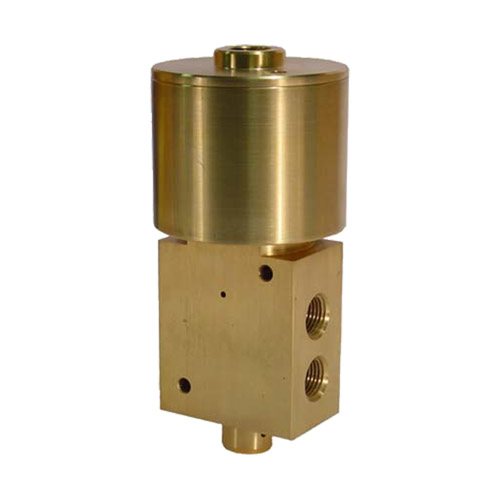

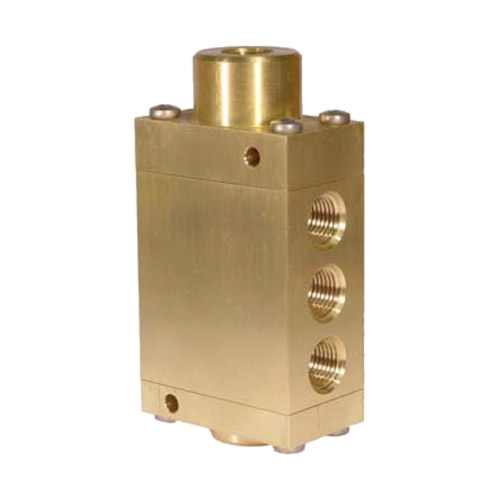

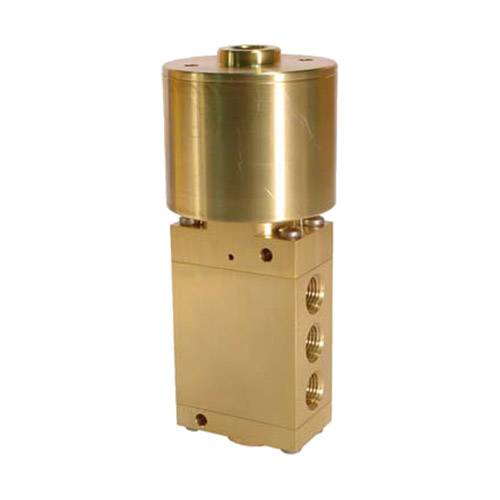

TESTRITE предлагает широкий ассортимент пятиходовых пневматических клапанов для газа, газообразных жидкостей, которые могут устанавливаться в различных системах. Клапаны отличаются легким весом и компактными размерами, выдерживают максимальное давление 10 бар, перепады в пределах 3-10 бар, прокладки и уплотнители рассчитаны на широкий температурный диапазон. Доступны различные модификации (одноприводные, двухприводные, с открытыми и закрытыми центрами). Можно выбрать модели с подходящими диаметрами технологических(присоединительных) отверстий (1/2, 1/4 и 3/8 дюйма), входных и выходных отверстий (7 или 11 мм), из обычной или никелированной стали.
