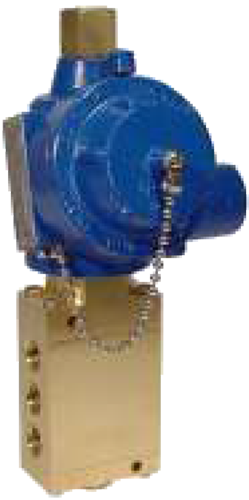

Электромагнитный клапан Series D13 / D15 / D17 / D19

Электромагнитный клапан Series D13 / D15 / D17 / D19 (Пятиходовой)

ЭМ клапан

КОД ТОВАРА:

D13.D Ex - Одинарный соленоид моностабильный

D15.D Ex - Двойной соленоид бистабильный

D17.D Ex - Двойной соленоид бистабильный с закрытыми центрами

D19.D Ex - Двойной соленоид бистабильный с открытыми центрами

ОСНОВНЫЕ ПАРАМЕТРЫ

  1. Подключение: 1/4"

  2. Рабочее давление: 3 10 Бар

  3. Потребляемая мощность: Постоянного тока 11W

  4. Потребляемая мощность: Переменного тока 11VA (Пусковой 28VA)

  5. Стандартные напряжения:

    • Переменного тока АС~ 12, 24, 48, 110, 115, 125, 220, 240 V 50/60hz;

    • Постоянного тока DC= 12, 24, 48, 110, 115, 125, 220, 240 V;

  6. Температурный режим:

    • T6 или T5 (-20 +40 °C),

    • T5 или T4 (-20 +55 °C),

    • T5 или T4 (-60 +60 °C)

  7. Гермоввод:

    • 1/2" Gk UNI-6125 (стандарт),

    • 1/2" NPT. ISO M20X1.5 (по запросу)

  8. Класс изоляции: F (155 ° C) - H (180 ° C) по запросу.

  9. Обмотка, класс проволоки: H (180 ° C)

  10. Класс защиты: Водонепроницаемый IP-65, Ex клас - Ex-d II 1G/2GDc (IIB или IIC)

  11. Режим: Непрерывная (С.И.) 100% ED

  12. Допустимое отклонение напряжения: ± 10%

  13. Электрическая изоляция:> 1000 МОм

  14. Диэлектрическая прочность:> 2000 В/1'

МОДИФИКАЦИИ
ЭМ клапан

D 13 D - Одинарный соленоид моностабильный

Вход: Е

Катушка под напряжением: из Е в U2, из U1 в S1

Катушка обезточена: из E в U1, из U2 в S2

ЭМ клапан

D 15 D - Двойной соленоид бистабильный

Вход: E

Катушка 1 под напряжением: из E в U1, из U2 в S2

Катушка 2 под напряжением: из E в U2, из U1 в S1

Катушка обезточена: Остаеться на прежних позициях

ЭМ клапан

D 17 D - Двойной соленоид бистабильный с закрытыми центрами

Вход: E

Катушка 1 под напряжением: из E в U1, из U2 в S2

Катушка 2 под напряжением: из E в U2, из U1 в S1

Катушка обезточена: E, U1, U2, S1, S2 закрыты

ЭМ клапан

D 19 D - Двойной соленоид бистабильный с открытыми центрами

Вход: E

Катушка 1 под напряжением: из E в U1, из U2 в S2

Катушка 2 под напряжением: из E в U2, из U1 в S1

Катушка обезточена: E закрыты, из U1 в S1, из U2 в S2

ОПИСАНИЕ

Металический корус класа взрывозащиты "Ex-d" (EN60079-1). Электрические и механические детали сертифицированы в соответствии с 2014/34 / UE ("ATEX") директивы, пригодные для контроля потока инертных и/или горючих газов или жидкостей. Внутренний исполнение соеденительных элементов класа анти-твист с заземлением соединительных болтов. В нутрь клеммной коробки подходит кабель сечением до 2,5 мм

Двух позиционный электромагнитный клапан прямого действия с возвратной пружиной. Подходит для газообразных и жидких сред совместимых с материалами корпуса / уплотнения.

Материалы: Кованая латунь, никелированная латунь или корпус из нержавеющей стали. Из нержавеющей стали внутренние детали. Из нержавеющей стали пружины. Ориентированность соленоида - 360 ° градусов. Монтируется в любом положении.


Стоимость: стоимость уточняйте
