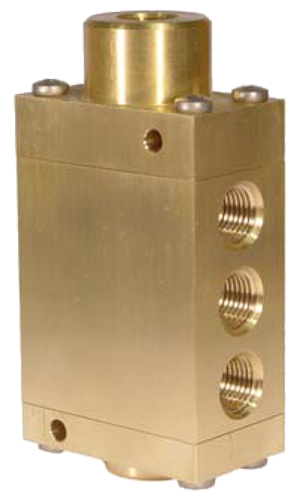

Пневматический клапан Series М40/М41/М42/М47 (Пятиходовой)
КОД ТОВАРА:
М40 - Одноприводный, моностабильный
М41 - Двухприводный, бистабильный
М42 - Двухприводный, бистабильный с закрытыми центрами
М47 - Двухприводный, бистабильный с открытыми центрами
ОСНОВНЫЕ ПАРАМЕТРЫ
-
Двухходовой клапан, двухпозиционный, пневматический с возвратной пружиной.
-
Цилиндр привода изготовлен из латуни или никелированной латуни.
-
Материал уплотнения поршневого привода: NBR (Buna N).
-
Минимальное давление: 1/10 от рабочего давления с минимумом в 1 бар.
-
Максимальное давление: рабочее давление
| МОДЕЛЬ | M40 | M41 | M42 | M47 | ||||
|---|---|---|---|---|---|---|---|---|
| Операция | Одноприводный моностабильный | Двухприводный бистабильный | Двухприводный бистабильный с закрытыми центрами | Двухприводный бистабильный с открытыми центрами | ||||
| Диаметр Технологического соединения | 1/4 " | 3/8", 1/2" | 1/4 " | 3/8", 1/2" | 1/4 " | 3/8", 1/2" | 1/4 " | 3/8", 1/2" |
| GAS / NPT (воздухозаборник 1/4 "GAS) | ||||||||
| Использование | Газообразные жидкости. Версии для жидкостей доступны по запросу | |||||||
| Допустимая температура окружающей среды | -10 ° C до + 55 ° C (-45 ° C до + 55 ° C HNBR) | |||||||
| Материал прокладки | NBR, FPM, HNBR (-45 ° C) | |||||||
| Температура жидкости | -45 ° C до + 90 ° С (в зависимости от материала уплотнительный) | |||||||
| внутренний диаметр отверстия | 7 | 11 | 7 | 11 | 7 | 11 | 7 | 11 |
| мм | ||||||||
| Пределы перепада давления | 3 10 бар (Версии для более высоких давлений доступны по запросу) | |||||||
МОДИФИКАЦИИ
М40 - Одноприводный, моностабильный
Вход: E
Клапан без давления: из Е в U1, из U2 в S2
Клапан под давлением: из Е в U2, из U1 в S1
М41 - Двухприводный, бистабильный
Вход: E
Клапан без давления: работает в последнем положении
Привод 1 под давлением: из Е в U1, из U2 в S2
Привод 2 под давлением: из Е в U2, из U1 в S1
М42 - Двухприводный, бистабильный с закрытыми центрами
Вход: E
Клапан без давления: E, U1, U2, S1, S2 закрыты
Привод 1 под давлением: из Е в U1, из U2 в S2
Привод 2 под давлением: из Е в U2, из U1 в S1
М47 - Двухприводный, бистабильный с открытыми центрами
Вход: E
Клапан без давления: из U1 в S1, из U2 в S2
Привод 1 под давлением: из Е в U1, из U2 в S2
Привод 2 под давлением: из Е в U2, из U1 в S1
Стоимость: стоимость уточняйте
