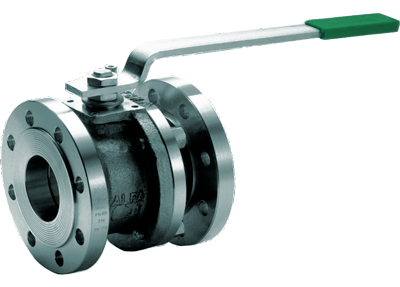

Шаровый кран ФЛАНЦЕВЫЙ Alfa 54S.B. PN 16 (бар)
Основные параметры:
-
Класс давления PN 20 ANSI 150
-
DN 15-250
-
Тип присоединения: фланцевое
Конструкция:
-
С зауженным проходом
-
Разьемный корпус
-
Плавающий шар
-
Антистатическое устройство
-
Антивыбивная конструкция
Дополнительные возможности:
-
Специальное V-образное уплотнение для повышения герметичности
-
Удлинение рычага
-
Удлинение штока
-
Отверстие в шаре для выравнивания давления
-
Пожаробезопасная конструкция
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| " | 1/2" | 3/4" | 1" | 1.1/4" | 1.1/2" | 2" | 2.1/2" | 3" | 4" | 5" | 6" | 8" | 10" |
| E | Смотрите
ALFA 64S.B. |
38 | 51 | 64 | 76 | 102 | 102 | 152 | 180 | ||||
| L | 178 | 190 | 203 | 229 | 254 | 267 * | 292 * | 330 * | |||||
| M / R | 275 / - | 275 / - | 380 / - | 380 / - | 440 / 500 | 440 / 500 | - / 800 | - / 800 | |||||
| H | 118 | 126 | 143 | 149 | 191 | 191 | 273 | 300 | |||||
| h | 95 | 103 | 122 | 127 | 157 | 157 | 218 | 243 | |||||
| P | 63 | 68.5 | 82 | 88.5 | 111 | 111 | 153 | 179 | |||||
| f/t | 16/10 | 16/10 | 22/14 | 22/14 | 30/18 | 30/18 | 45/30 | 45/30 | |||||
| Kg.
(1) / (2) |
13 / - | 17 / 12 | 26 / 19 | 34 / 28 | 42 / 32 | - / 43 | - / 68 | - / 108 | |||||
| ISO 5211 | F05 | F05 | F07 | F07 | F10 | F10 | F14 | F14 | |||||
| F | M6 | M6 | M8 | M8 | M10 | M10 | M16 | M16 | |||||
| G | 50 | 50 | 70 | 70 | 102 | 102 | 140 | 140 | |||||
| 01 | Корпус | ASTM A105
ASTM 216 WCB |
ASTM A479 F304
ASTM A351 CF8 |
ASTM A479 F316
ASTM A351 CF8M |
|---|---|---|---|---|
| 02 | Винт | ASTM A193 B7 | ASTM A193 B8M | |
| 02a | Шпилька | ASTM A193 B7 | ASTM A193 B8M | |
| 02b | Гайка | ASTM A194 2H | ASTM A194 8M | |
| 03 | Крышка корпуса | ASTM A105
ASTM A216 WCB |
ASTM A479 F304
ASTM A351 CF8 |
ASTM A479 F316
ASTM A351 CF8M |
| 04 | Шток | AISI 410 | ASTM A479 F316 | |
| 05 | Шар | ASTM A479 F304 | ASTM A479 F316 | |
| 06 | Уплотнение седла шара | P.T.F.E. / R.P.T.F.E / P.T.F.E. + A.M. | ||
| 07 | Уплотняющая прокладка | P.T.F.E. + GRAF. | P.T.F.E. | |
| 08 | Шайба | P.T.F.E. + GRAF. | P.T.F.E. | |
| 09 | Крышка сальника | CF9SMnPb36 UNI 4838
(гальваниз.) |
ASTM A479 F304 | |
| 10 | Рычаг | Fe 37 UNI 7070 (гальваниз.) | ||
| 11 | Гайка/контргайка | 6S UNI 3740 (гальваниз.) | ||
| 12 | Пружинная шайба | 50CrV4 UNI 3545 | ||
| 13 | Ограничитель | 8.8 UNI 3740 | ||
| 14 | Антистатическое устройство | ASTM A479 F316 | ||
| 15 | Кольцевая прокладка | VITON | ||
| 16 | Корпусная прокладка | VITON | ||
