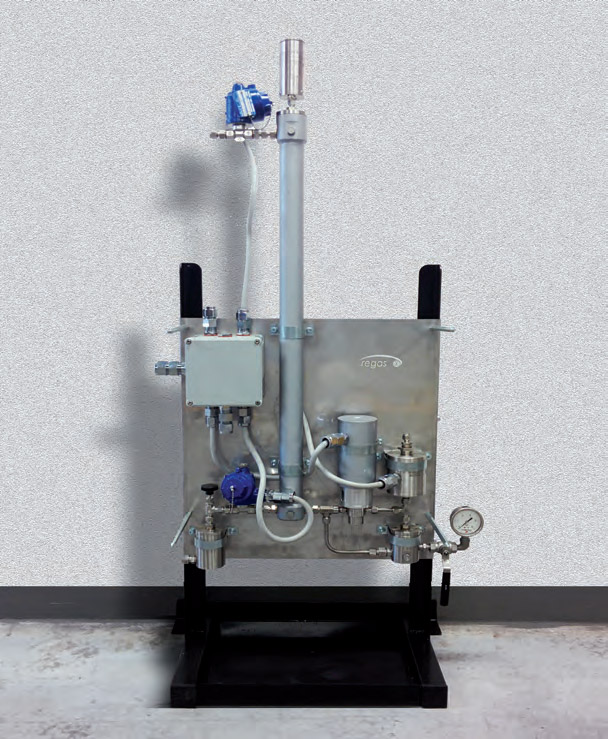

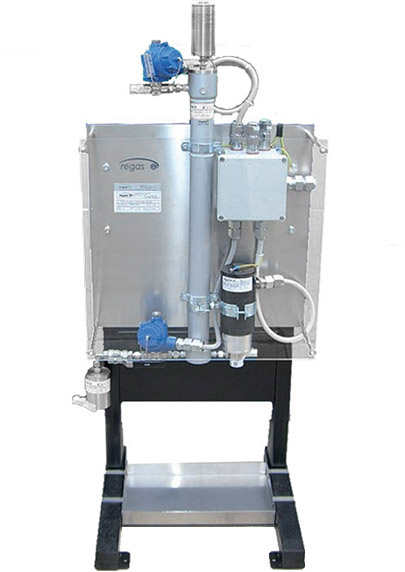

Одоризатор газа OMNICUBE

*ОДОРАНТ

(от лат. odor -запах) вещество, добавляемое в газ или воздух для придания ему характерного запаха, гл. обр. предупреждающего запаха, что позволяет обнаружить утечки газа до образования взрывоопасной или вредной его концентрации

Основные моменты:

1. Благодаря впрыску одоранта с высокой точностью происходит одоризация каждого м3 транзитного газа даже при высокой переменной пропускной способности или при очень низкой пропускной способности.

2. Система телеконтроля интегрированного Itron UP-TLC. Совместимость с системами телеконтроля.

3. Измерение остатков одоранта магнитострикционным уровнем высокой точности.

4. Дистанционное управление установки процентного соотношения одоранта Возможность применения в любом типе резервуара и установки. Прочная основная механика.

5. Возможность питания от фотогальваническая установка.

6. Максимальное рабочее давление : 10 бар (стандартная версия), 75 бар (версия HP ).

Описание системы:

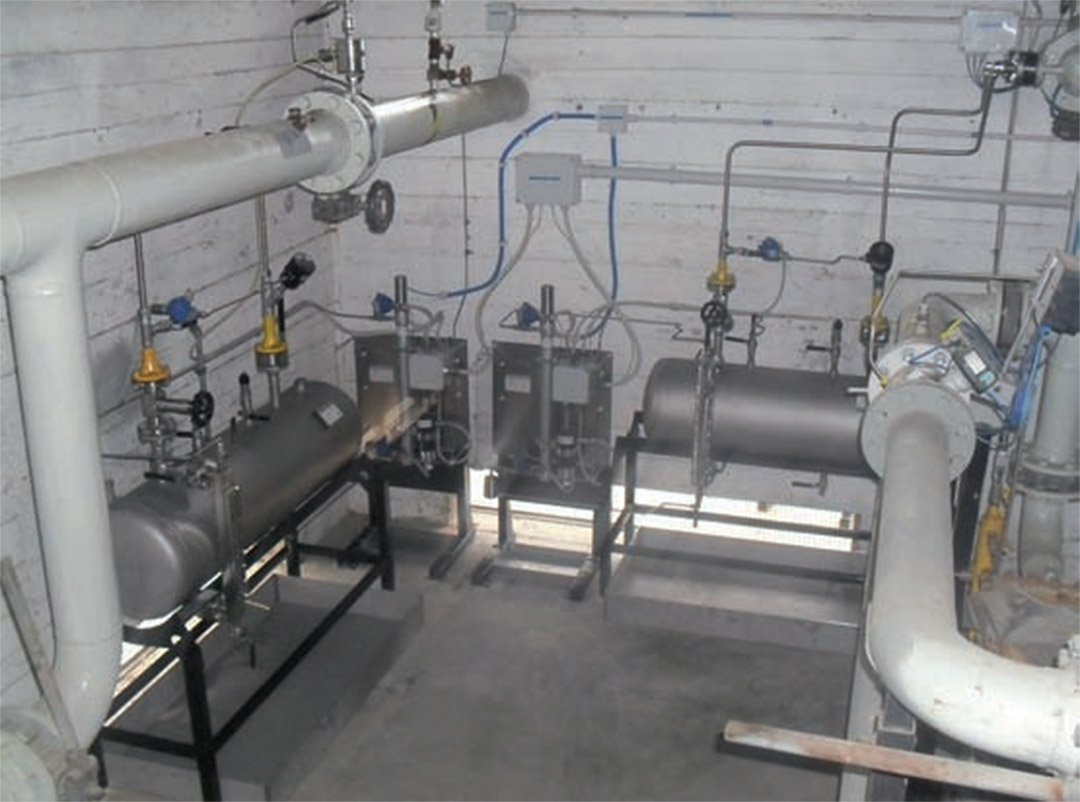

OMNICUBE, международный патент PD 2006 000270, это система, которая была разработана командой R&D Regas, и полностью построена на собственном производстве в Италии Sarego (VI). Система была применена впервые в 2005, на данный момент OMNICUBE является технологическим стандартом всех крупных компаний по поставке и распределению газа, на данный момент система была установлена на 350 cГРС (данные 2012).

OMNICUBE изменила обычные системы одоризации и при этом предоставляет следующие гарантии:

Четкость и точность

Система OMNICUBE располагает умным контролем распределения количества впрысков одоранта во время (ISOPROFILE), что позволяют производству интегральных схем работать с высокой точностью и эффективностью. Путем мгновенного расчета количества необходимого продукта, OMNICUBE в состоянии обеспечить процесс одоризации непрерывным и единообразным способом, позволяя иметь точное потребление одоранта в соответствие со всесми нормативами OMNICUBE, благодаря инжекторам впрыска , которые позволяют осуществлять дозирование согласно заданного соотношения (мг/м3), может применяться при различных пропускных потоках или непрерывных колебаний потока, при различных заданных параметрах открытия/закрытия системы и при этом все же гарантировать тот же уровень точности и погрешность (±5 %) OMNICUBE является надежной системой и используется при более высоких потоках : каждый отдельный инжектор впрыска может выполнить действительно до 100.000 впрысков в час. для обеспечения легкого программирования услуг перекачки , Omnicube подсоединяет зонд магнитнострикционного уровня FAFNIR TORRIX, который сообщает в любой момент остаточный уровень жидкости в основном резервуаре и кроме этого осуществляет перекрестный контроль с количестовом одоранта, введенного в сеть.

OMNICUBE предоставлен в двух версиях:

ISI – совместимый с интерфейсом систем контроля третьих лиц, снабжен выходами типа "чистый контакт":

• Суммирование введенного одоранта (импульсы /гр ).

• Суммирование введенного одоранта в г/час (on/off).

• Суммирование введенного одоранта в мг/час (on/off).

• Аварийная блокировка установки (on/off).

• Поток газа (4^20 mA).

• Уровень остатков в резервуаре (4^20 mA).

• Дозировка одоратора (4^20 mA).

UP-TLC – предназначен для телеконтроля из центра Itron, включает переферию UP-TLC, которая позволяет контролировать параметры установки через дистанционную связь. Считываемые данные архивируются в памяти системы в течение 15 дней и обновляются каждые 15 мин предоставляя в общей сумме ежедневно информацию по 360 переменным величинам:

• Производительность газа в м3 /ч.

• Дозировка одоранта в мг/м3.

• Потребление одоранта в мг.

• Уровень остатка в резервуаре в линейном измерении, литры и кг.

• Потребление одоранта при каждом впрыске в мг.

• Время между впрысками в секундах.

• Режим производительности.

• Режим первичного питания.

• Режим питания.

• Режим одоризации.

• Режим утечки.

• Режим герметизации.

OMNICUBE , кроме того, имеют функцию дистанционное управление, которые позволяет изменять процент одоризации и активизировать блок безопасности системы в удаленном доступе

Безопасность

• OMNICUBE - система, которая гарантирует высокий уровень надежности: в случае любой аномалии в течение ее функционирования система блокирует впрыски и установка включает автоматически способ одоризации в ре на основе потребностей каждого отдельного пользователя, также возможно запрограммировать серию персонализированных аварийных сигналов

Панель управления

• Периферийное устройство наделено дисплеем и клавиатурой, которые предоставляют визуализацию и изменения некоторых параметров. Кроме того, через функцию передозировки , которую можно включить как на месте так и дистанционно , можно увеличивать на определенный отрезок времени процент одоризации согласно задаваемым данным и соблюдая при этом полной безопасность

Панель управления

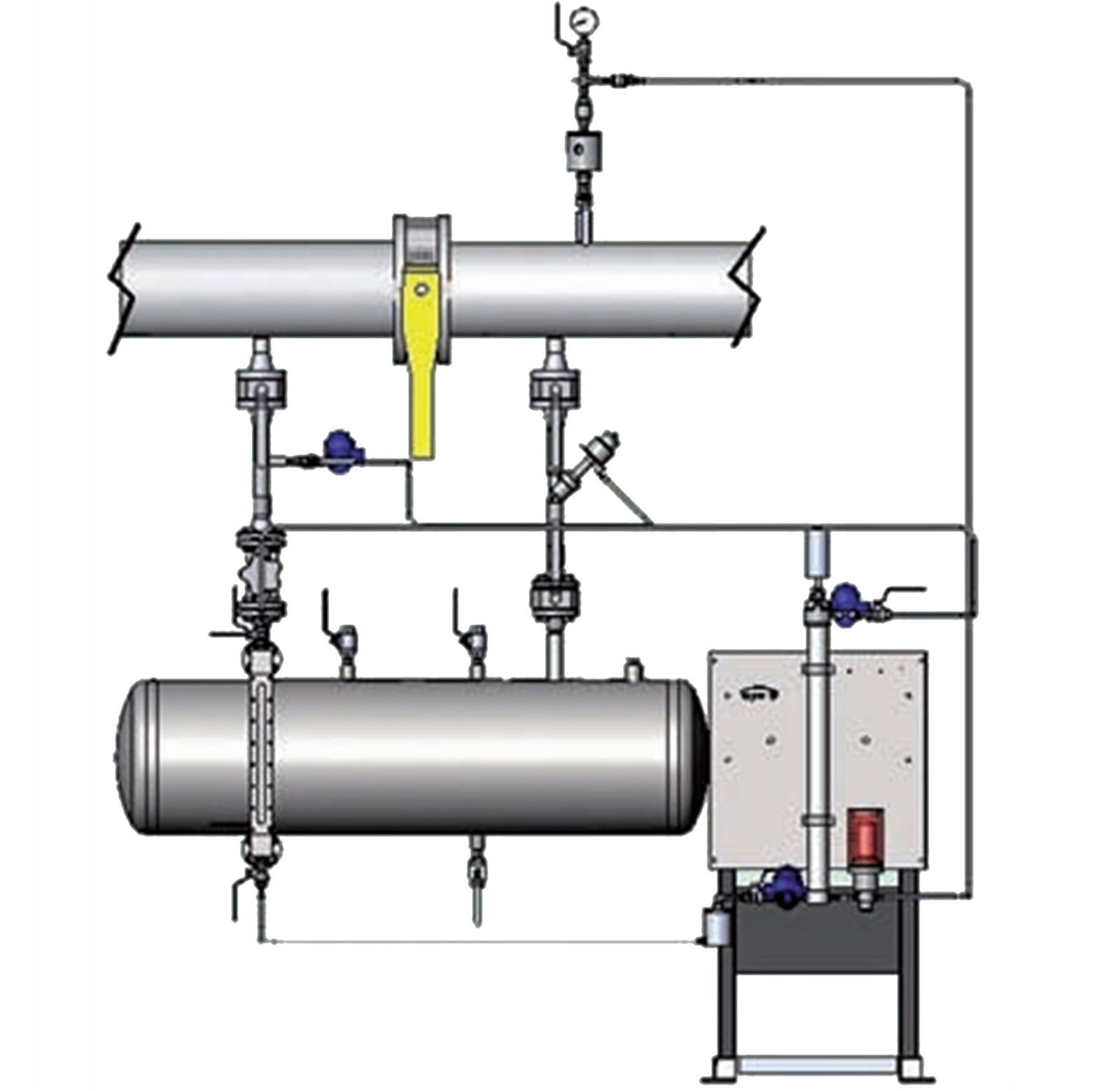

• OMNICUBE может быть установлен на уже существующих резервуарах разных размеров , для корректного функционирования система не нуждается в дифференциале давления и и может быть запрограмирована для использования любого типа одоранта (TBM, THT, этилмеркаптан ...), гарантируя при этом установленное потребление и концентрацию данного одоранта.Данная система является очень легкой в использовании , после установки обслуживающий персонал REGAS может предоставить обучение на месте в зависимости от необходимости требования каждого клиента.

OMNICUBE не нуждается в техническом обслуживании , но во всяком случае предоставляется готовый график полного периодического контроля и технического обслуживания, который рекомендуется в основном с целью гарантирования высокоэффективной производительности установки по истечении времени ее использования.

OMNICUBE располагает системой интегральных схем пневматической связи из нержавеющей стали A304 и A316, соединения осуществлены через стрельчатую арку с двойном механическом ведении, что позволяет увеличить надежность и минимизируют износ.

Питание

OMNICUBE специально разработан таким образом , чтобы может быть установлен и в случае отсутствия электрической сети и использовать различные источники питания, гарантируя всегда минимальное потребление энергетическое. OMNICUBE предоставляется в следующих версиях:

• 220V AC in, 12V DC out: для питания от обычной электрической сети .

• 12V DC вход выход : для питания от постоянного тока или от солнечных батареи

• Питание: 220 V - 12 V DC – солнечные батареи

• Контроль количества дозировки: Электронная автонастройка посредством алгоритма Isoprofile

• Контроль уровня резервуара: Постоянные электронные технологические измерения magnetostrittiva

• Точность уровня: ± 0,5 mm, решение 0,1 mm

• Точность впрыска: ± 2,5%

• Аварийные сигналы: Блокировка машины, включение режима утечки, низкий уровень одоранта

• Автоматическое включение режима утечки в аварийных случаях: Да

• Система STAND BY Iв случае перезагрузки одоранта: Да

• Сертификация взрывоопасных атмосфер: Да

• Система управления: ISI - ITRON

Мотель	Питание	Максимальное давление впрыска	Контрольная установка
OMNICUBE 12 -I	12 V DC - 12 V DC	10 bar	ISI
OMNICUBE 12 - U	12 V DC - 12 V DC	10 bar	UPTLC
OMNICUBE 220-I	220/115 V AC -12 V DC	10 bar	ISI
OMNICUBE 220-U	220/115 V AC - 12 V DC	10 bar	UPTLC
OMNICUBE FV-I	Солнечные батареи 12/24 V DC	10 bar	ISI
OMNICUBE FV-U	Солнечные батареи 12/24 V DC	10 bar	UPTLC
OMNICUBE HP	220 V AC - 12 V DC	75 bar	UPTLC

OMNICUBE ISI,R&TTE: 1999/5/EC R&TTE: 19915/EEC, Соответствие нормативам :, Статья. 3.1 Безопасность,EN 60950-1, Статья. 3.1 b EMC ETSI EN 3014589-1 3014589-7 EN 55024 Art. 3.2 RADIO: ETSI EN 301 511, Продукция Европейского сообщества	Входы/ выходы 2 аналоговых входа 4-20 mA 2 выхода питания,12 V DC для датчиков и барьеров A 50 mA 2 цифровые входы 3 цифровых выхода Распределение импульсов одоранта Производительность одоранта Режим одоризации
	вход/выход одоранта 1 выход управления насоса 1 выход управления впрыска 1 выход управления клапана утечки 1 выход управления клапана загрузки 1 выход управления клапана герметизации 1 вход,4-20 mA уровня резервуара
Периферийное устройство контроля ISI позволяет дистанционное,управление,системы непосредственно через,телеконтроль клиента
OMNICUBE UP-TLC, R&TTE: 1999/5/EC R&TTE: 19915/EEC, (2006/95/EC LVD) (2004/108/EC EMC), Соответствие нормативам:, Статья. 3. Безопасность,EN 60950-1, Статья. 3.1 b EMC ETSI EN 3014589-1 3014589-7 EN 55024 Статья. 3.2 RADIO: ETSI EN 301 511, Продукция Европейского сообщества	Входы/ выходы 8 аналоговых входов,4-20 Ma 2 выхода питания,12 V DC для датчиков и барьеров A 120 mA 2 выхода питания,12 V DC для датчиков и барьеров A 100 mA 8 цифровых входов,(4 конфигурируемые как счетчики) 4 цифровых входа,"чистые контакты 2 выхода телеконтроля,"чистые контакты" 2 выхода повторения импульсов
	вход/выход одоранта 1 выход управления насоса 1 выход управления впрыска 1 выход управления клапана утечки 1 выход управления клапана загрузки 1 выход управления клапана герметизации 1 вход,4-20 mA уровня резервуара1 выход подсчета объема
Периферийное устройство контроля UP-TLC,позволяет,управление параметрами,одоризации и,мониторинг данных,давления, температуры и других параметров

Regas итальянская компания, которая реализует пректы в энергетическом секторе и предоставляет продукты и услуги по установку распределения естественного газа. Создана 1998, на сегодняшний день Regas имеет в базе собственных клиентов крупнейшие компании на итальянском рынке распределения газа.

Основным направлением компании с момента ее создания была разработка и воспроизведение установок и систем для декомпрессии приридного газа в транзитных сетях и в сетях его распределения: установки уменьшения первого подключения, группы второго подключения, поставка регуляторов давления.

В течение многих лет приобретенный опыт и техническая конкуренция предоставили компании возможность достойно конкурировать на рынке одоризации природного газа и приобрести лидирующие позиции в сфере поставки продуктов и услуг по одоризации.

Изучение решений и технологий и приспособление к специфическим нуждам каждого клиента , разработка и выпуск продуктов в ответ на потребности рынка, способность и желание помочь клиенту на всех этапах процесса приобретения и обслуживания установки после продажи , компетентность и специфическое ноу-хау предоставили компании Regas стабильные позиции на рынке природного газа.

Стоимость: стоимость уточняйте
