Традиционный метод газоснабжения котельных – подача газа от сетей магистрального газопровода среднего или высокого давления через газораспределительную станцию. Если котельная находится далеко от газовой магистрали, прибегают к альтернативному методу – газоснабжению от газгольдера.
Схема газоснабжения котельных установок
Котельные обычно оборудуются в отдельностоящих строениях, промышленные котельные могут располагаться внутри производственного помещения. Система газоснабжения котельной включает в себя:
-
наружный подземный газопровод, который проложен на участке от ГРС или резервуара (газгольдера) до цокольного ввода в помещение котельной;
-
внутренний (обвязочный) газопровод, который соединяет ввод с запальнозащищенными устройствами, горелками котлов, манометром;
-
газорегуляторную установку, которая располагается вблизи от ввода газопровода;
-

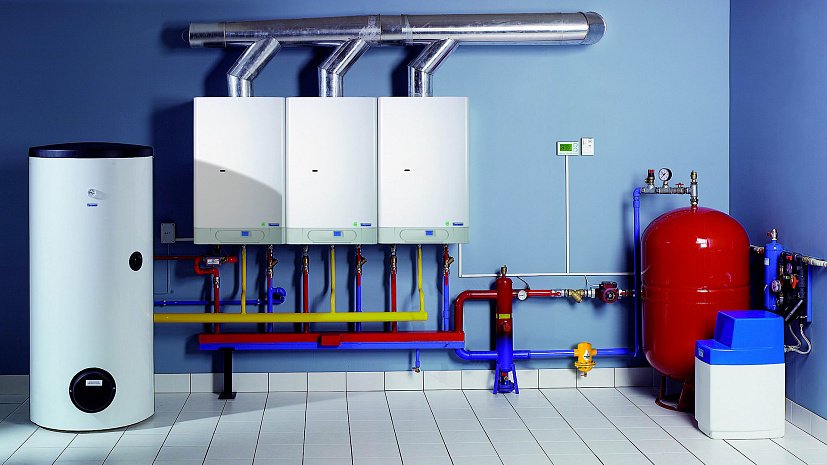

котлы с обвязкой, блоком автоматики, системой датчиков, теплообменниками, расширительными баками;
-
систему контрольно-измерительных приборов, регулирующей, запорной, предохранительной арматуры.
Также в котельных используется насосное оборудование теплового и отопительного контуров, системы подпитки. Важным элементом газоснабжения топочной является газорегуляторный пункт или газорегуляторная установка. ГРП монтируется во взрывозащищенном шкафу или отдельном блок-контейнере, ГРУ – на раме, размещается непосредственно внутри котельной или в смежном помещении. Это комплекс оборудования, который выполняет такие задачи:
-
очистка газа;
-
редуцирование, то есть снижение входного давления до нужного уровня;
-
автоматическое поддержание его на этом уровне;
-
отключение подачи в аварийных ситуациях.
Особенности котельных на СУГ
На сжиженном углеводородном газе в основном работают простые в монтаже блочно-модульные котельные разной мощности. Они могут обеспечивать отопление, горячее водоснабжение, функционирование вентиляционной системы в жилых домах, административных зданиях, а также обеспечивать производственные нужды на промышленных объектах.
Это система готовых модулей, которые необходимо доставить на объект, собрать и подключить внутреннее оборудование к вводу. Такие котельные мобильны, в случае необходимости быстро и легко демонтируются, переносятся на другой объект. Мощность котельной прямо пропорциональная количеству котлов. Чем она больше, тем больше объемы газопотребления, мощные котельные необходим подключать к системе газгольдеров достаточной емкости.
Принципиальная схема газоснабжения котельных установок от магистрального газопровода или газгольдера одинаковая. Только во втором случае газ подается под низким давлением, поэтому используются форсунки меньшего диаметра, а управление подачей газа обычно осуществляется с применением электромагнитного клапана.
Для бесперебойного газоснабжения топочной необходимо укомплектовать газгольдер испарительной установкой, поскольку объемов естественного испарения газа недостаточно для работы котельного оборудования.
