Емкость для сжиженного газа представляет собой большую бочку для хранения, которая устанавливается непосредственно на территории заказчика (возле дома или цеха предприятия).
Под емкостью для газа подразумевается также резервуар, бочка, цистерна, газгольдер для СУГ (сжиженного газа, пропан-бутана).
Емкость для сжиженного газа имеет цилиндрическую форму с арматурой, которая, в зависимости от типа размещения, защищена от атмосферных воздействий и несанкционированного доступа так называемым защитным кожухом с люком-крышкой или подходящим колпаком.
Газовый резервуар может быть окрашен в разные цвета. Наиболее распространенными для стационарных резервуаров - зеленый, белый, синий и серебристый.
Сколько литров сжиженного газа нужно домашнему хозяйству, дому или предприятию, зависит от количества его потребления жильцами и бытовыми системами. Например, односемейный дом с жилой площадью 150 квадратных метров и 4 жильцами, которые отапливают и греют воду, и при этом потребляют около 20 000 киловатт-часов в год, потребляет около 2900 литров газа.
Есть такие варианты установки:
наземный;
подземный.

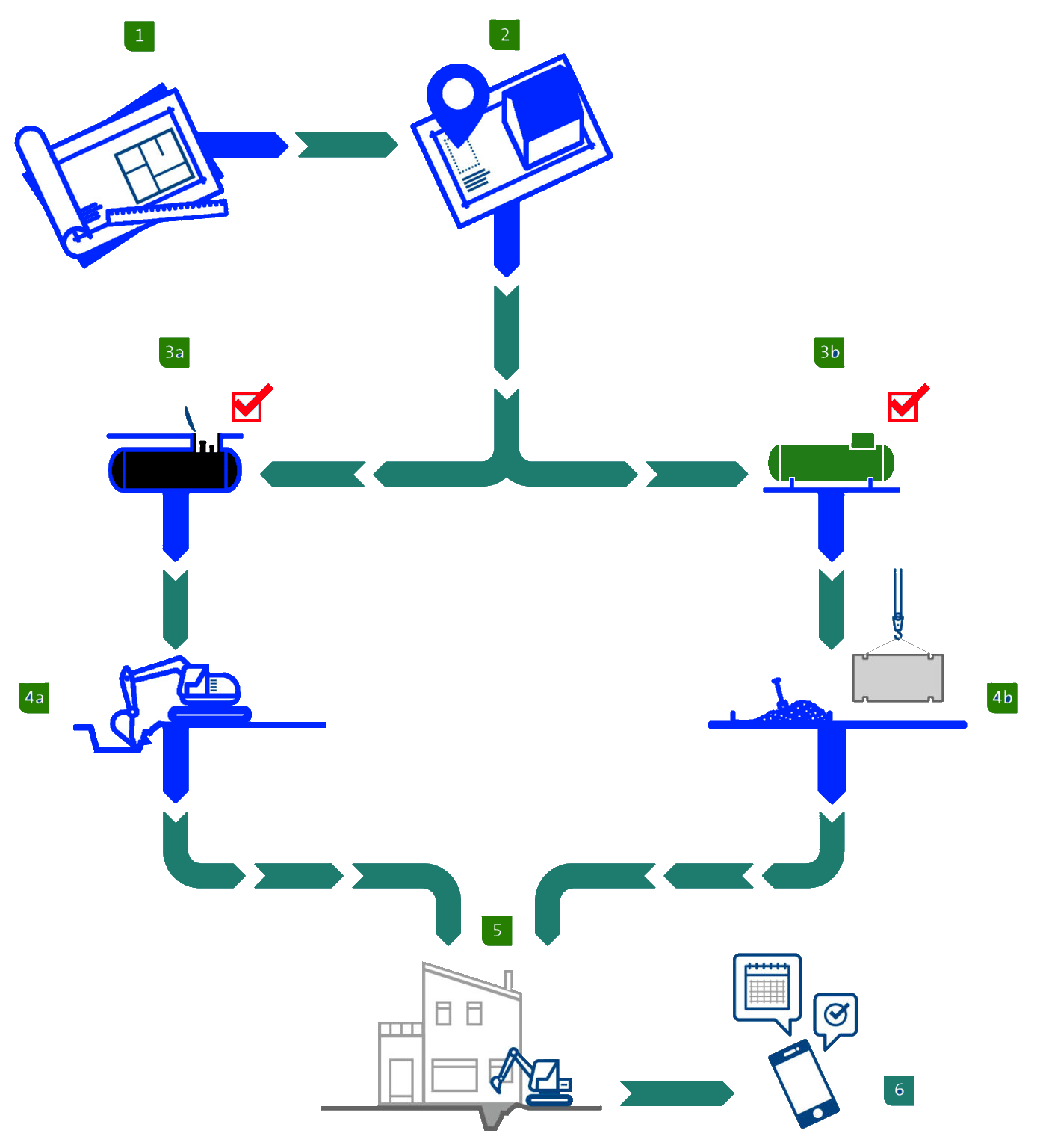

Установка резервуара для сжиженного газа в идеале выполняется четко определенными этапами, которые, в зависимости от выбора места размещения, могут варьироваться. Рассмотрим инфографику установки надземного и подземного исполнения:
1. Планирование и проектирование системы сжиженного газа
2. Определение местоположения
3а. Решение для подземной емкости
4а. Копать яму
3б. Решение для наземного контейнера
4б. Подготовка основания для плиты перекрытия
5. Рытье траншеи для трубопровода
6. Согласование даты доставки газгольдера

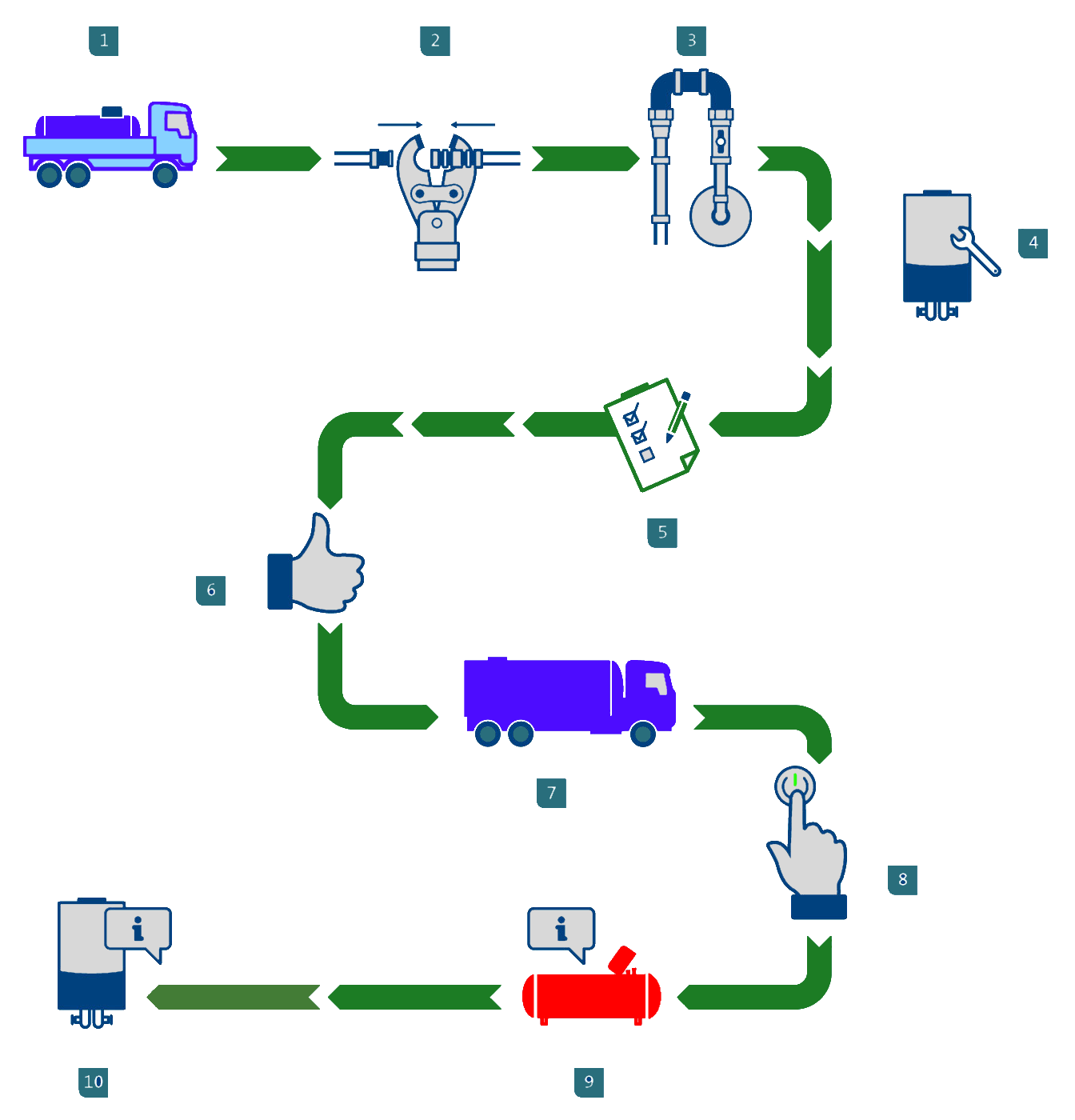

Доставка газовой емкости
Монтаж трубопровода
Ввод в дом
Монтаж системы отопления
Документация по правильной настройке и установке
Проверка всех сертификатов контроля качества, приемка системы
Первая поставка пропан-бутана
Ввод в эксплуатацию системы снабжения
Заправка газом емкости
Инструкция по отоплению
Количество сжиженного нефтяного газа в бочке может отображаться разными способами:
Классический датчик
Потребители сжиженного газа могут видеть процентное содержание сжиженного газа в своем резервуаре с помощью аналогового индикатора. Он расположен снаружи приборной панели (в случае наземного резервуара) или под так называемой крышкой люка (в случае подземной установки).
Цифровой датчик
Некоторые поставщики LPG предлагают своим клиентам цифровой индикатор уровня. В результате чего, клиент может не только считывать уровень заполнения, например, через приложение, но и при необходимости автоматически получать напоминания о следующей доставке.
Далее мы покажем вам арматуру резервуара с классическим датчиком:

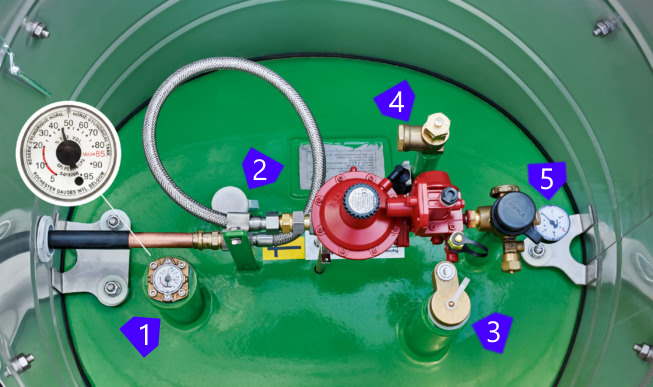

Арматура резервуара для сжиженного газа
Индикатор содержания
Показывает уровень наполнения в процентах. Резервуар сжиженного газа заполняется только на 85%, оставшийся буфер регулирует колебания давления, связанные с температурой. Дополнительное маленькое окно облегчает осмотр в надземных резервуарах.
Предохранительный клапан
Этот клапан защищает контейнер от избыточного давления. Он открывается автоматически при 15,6 бар и снова закрывается, как только давление падает ниже этого значения.
Заправочный клапан
Заправочный клапан представляет собой соединительный фитинг для заправочного шланга цистерны.
Клапан извлечения жидкости
Клапан отбора жидкости используется для опорожнения резервуаров или для специальных применений на коммерческих и промышленных предприятиях. Он оснащен заглушкой. Для защиты от непреднамеренного открывания маховик всегда откручен (висит на клапане).
Клапан для отбора проб газа с защитой от переполнения
Клапан отбора проб газа имеет маховик, устройство защиты от переполнения, манометр со шкалой от 0 до 25 бар, контрольный штуцер с уплотняющей крышкой и штуцер с левой резьбой, на который насажен регулятор давления.
Различные законодательные требования и вытекающие из них меры обеспечивают безопасность использования резервуаров для газа даже в зонах затопления. Все соответствующие рекомендации записаны в "Технических правилах для сжиженного газа" (ТПСГ). ТПСГ описывает правильное обращение с источником энергии, установку и обслуживание соответствующих совместимых систем и содержит ответы на такие вопросы, как:
Где может быть расположен резервуар для сжиженного газа?
Как часто нужно его проверять?
Кому разрешено их осматривать?
Эти спецификации необходимы для того, чтобы гарантировать безопасную работу и обращение с системой. Кроме того, пользователь получает подробные инструкции по системе сжиженного газа перед вводом резервуара в эксплуатацию. Регулярное техническое обслуживание специалистами обеспечивают постоянную безопасную работу. Кроме того, многие поставщики сжиженного газа предоставляют техническую аварийную службу, которая часто доступна круглосуточно.
Ниже приводится важная информация о мерах безопасности:
Защита от несанкционированного доступа обычно обеспечивается запираемой приборной панелью или крышкой люка. Для наземных объектов требуется дополнительное ограждение. Подземные резервуары функционально защищены от механических повреждений грунтом.
Резервуары для сжиженного нефтяного газа должны быть защищены от пожарной опасности. Здание с наружными стенами из негорючих материалов в непосредственной близости от наземного (или полуназемного) резервуара не представляет непосредственной пожарной опасности. Если в стене здания имеются проемы (окна), через которые может излучаться тепло на цистерну, в случае пожара должно быть либо соблюдено безопасное расстояние в 3 метра, либо должны быть предусмотрены дополнительные меры защиты (пластина радиационной защиты или защитная стена).
Помещения и участки с емкостями для хранения СУГ должны быть четко и постоянно обозначены следующими знаками:
Предупреждающий знак «Предупреждение о взрывоопасной среде»
Предупреждающий знак «Предупреждение о легковоспламеняющихся веществах»
Запрещающий знак «Доступ посторонних лиц запрещен»
Запрещающий знак «Запрещено открытое пламя, огонь, открытые источники воспламенения и курение»
Запрещается вносить несанкционированные изменения в систему или вблизи резервуара. Если вы хотите внести изменения, обратитесь к поставщику сжиженного газа или дилеру резервуара.
LPG практически не имеет запаха. Для безопасности его пользователей добавляются пахучие вещества, чтобы можно было почувствовать любой выход источника энергии. При этом действуют следующие правила поведения:
Благодаря добавленному ароматизатору даже самые маленькие количества сжиженного газа интенсивно пахнут. Так что если потребители почувствуют утечку, это ни в коем случае не есть поводом для паники. В любом случае следующие шаги следует выполнять спокойно и расчетливо.
Если вы чувствуете запах газа, поблизости не должно гореть открытое пламя, так что тушите сигареты и не пользуйтесь спичками или зажигалками, поскольку даже из-за искры может случиться непоправимое. Поэтому нельзя включать свет, вынимать вилки из розеток и пользоваться телефоном в доме.
Свежий воздух снижает концентрацию газов в помещении, поэтому, если возможно, откройте все окна.
Важно: Никогда не включайте вытяжку или вентилятор из-за возможности искрения!

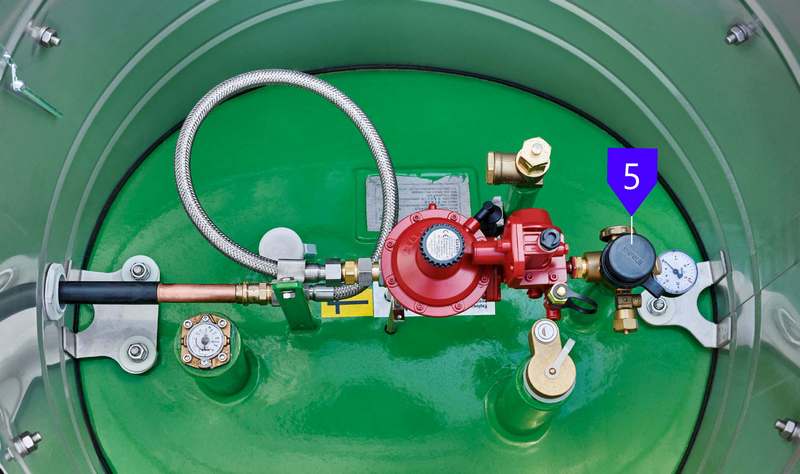

Закройте кран отбора проб газа на контейнере и главное запорное устройство. Клапан располагается или в служебной соединительной коробке снаружи здания, или непосредственно после ввода трубопровода в здание.
5. Клапан отбора проб газа с защитой от переполнения.
Пожалуйста, предупредите соседей по улице (двору, участку), чтобы они не звонили в дверь. После этого всем нужно как можно скорее покинуть дом.
Теперь вызовите аварийную службу поставщика пропан-бутана.
Цистерна всегда должна быть заполнена не менее, чем на 20 процентов. В основном это связано с техническими причинами: если резервуар для сжиженного газа слишком пуст, а затем заливается СУГ, внезапное изменение давления может привести к срабатыванию предохранительного клапана, который затем должен быть разблокирован специалистом. Кроме того, следует учитывать время доставки свежего сжиженного газа, которое обычно составляет несколько рабочих дней.
